- 产品名称：DF6101-005-065-01-03-00-00转速传感器、转速探头
- 产品型号：DF6101系列转速传感器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：251
- 品牌/商标：本厂部13965987877
- 企业类型：制造商
详细说明

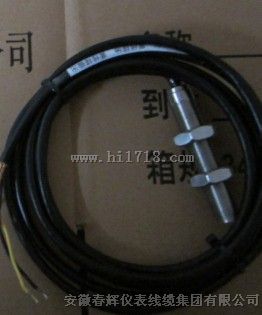

DF6101-005-065-01-03-00-00 转速传感器
转速探头：
DF6100系列磁电式转速传感器内部包括磁钢、软磁衔铁和线圈。磁场（磁力线）由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波。
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数
1.输出波形：近似正弦波（≥50r/min时）
2.输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3.测量范围：50～5000Hz
4.使用时间：连续使用
5.工作环境：温度 -20～+60?C
6.输出形式：X12K4P四芯插头
使用注意事项
1.安装时传感器外壳螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
2.安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值
特殊规格请注明！
