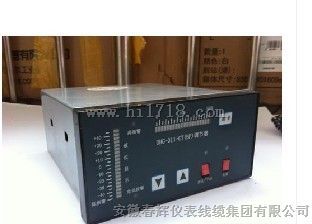

液位调节仪SZD-B
  • 产品名称：液位调节仪SZD-B
  • 产品型号：SZD-B液位调节仪
  • 所属类别：工业自动化仪表 > 物位检测仪表
  • 发布时间：2014-06-06
  • 已获点击：758
  • 品牌/商标：本厂部-15855093488
  • 企业类型：制造商
详细说明

 SZD-B
液位调节仪:

具有水位高、低、危低极限声光报警指示及报警触点输出，报警消音功能，具有阀位手动/自动开关切换，手动时还可以对阀门进行远距离控制，并且能根据水位高低自动连续调节给水量维持水位正常，是水位自动调节，安全生产的自控表。

主要技术参数及规格：

1.适用介质：  非腐蚀性液体比重≥0.8

2.工作压力：  传感器≤2.5Mpa

3.适用温度：  传感器≤250℃

4.相对湿度：  ≤85%

5.工作电压：  220V.AC±15% 50Hz

6.功   耗：   <10VA

7.液位显示范围：  ±50mm（以玻璃板水位计中心为零水位）

8.液位报警点：高水位报警点+50mm;低水位报警点-50mm

9.危险低水位控制点-65mm（可调）

10.阀位反馈信号：   0-10mA.DC 或 4-20mA.DC

11.液位输出信号：   4-20mA.DC（对应液位-50至+50mm）

12.报警触点输出：   220V.AC/10A

13.开关阀触点输出： 220V.AC/10A

14.仪表尺寸：80×160×160mm

15.开口尺寸：76×152（横式）：   152×75（竖式）

16.传感器法兰距：300±2、350±2、400±2、440±2mm（选用规格）

17.调节阀通经：DN16、DN20、DN25、DN32、DN40、DN50（选用规格）



工作原理：

   由检测液体的电感浮球传感器将检测的液位变化信号，经交流电桥转换成交流信号，再经检波比较、调零、整形放大后，成为一个线性的液位信号。与仪表内定值信号进行比较，经智能PID自整定运算后，此信号与水位信号进行比较，二次经智能PI自整定运算后，输出开关信号（开、停、关），控制电动调阀上的电动执行器，根据锅炉筒水位高低连续改变进水量，以保持锅炉筒水位控制在正常水位线上下波动，当进水量与负荷趋于相对平衡时，阀门就调整在相应的开度。
