- 产品名称：UDX-41-4电极式极限水位报警仪UDX-42-4
- 产品型号：UDX-41(42)-4电极式极限水位报警仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：711
- 品牌/商标：本厂部-15855093488
- 企业类型：制造商

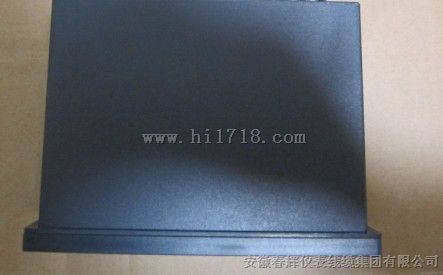

UDX-41(42)-4电极式极限水位报警仪
UDX系列液位报警仪、UDX系列水位报警器
UDX-41/
UDX-42系列
主要用于压力容器和开口容器的
液位显示；过低、过高水位报警；极低、极高水位保护。同时也可用于水箱、水塔、水池等水
位控制、报警。其中电极式传感器采用交流信号电源，防止了采用直流信号电源引起的电极极
化和电解作用。有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间歇报警。
本调节仪电路路采用灵敏度可调形式，以适用各种水质,仪表采用大型发光二极管作显示，闪
光报警，具有亮度高、功耗小、寿命长等优点。
【技术参数】
1、水质电阻要求：≤100KΩ
2、报警输出触点容量：AC220V 3A(阻性）
3、开关泵输出触点容量：AC220V 10A(感性）
4、电源电压：AC220V 8VA
5、报警仪和传感器之间传输距离：≤100M
6、外形尺寸：160*80*160（mm）
7、安装形式：横式、竖式
UDX-42型电极式极限水位调节仪，是在UDX41型极限水位报警仪基础上发展过来的，仪表具有低报。极低报、高报
、极高报触点输出，同时还有一组水泵控制触点输出，是带控制调节的报警仪表。可用于锅炉锅筒水位、除氧器等设
备的水位显示、调节。也可用于水箱、水塔、 水池等水位控制、报警。UDX-42型报警仪仪表采用交流信号电源，
防止了采用直流信号电源引起的电极极化和电解作用。有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间
歇报警。电路采用灵敏度可调形式，以适用各种水质（水质电阻几KΩ－10KΩ），仪表采用大型发光二极 管作显示，
闪光报警，具有亮度高、功耗小、寿命长等优点。
仪表（电接点式传感器 ）
1.工作压力：01型≤45Kgf/cm2 02型≤13Kgf/cm2 2.工作温度：01型≤250℃ 02型≤350℃
3、电极控制范围：
3.电极控制范围：
| 汽水管法兰距 | 极高保护 | 极低保护 |
| 300±2mm | -75 | +75 |
| 350±2mm | -75 | +75 |
| 400±2mm | -75 | +75 |
| 440±2mm | -75 | +100 |
二次仪表 1、仪表工作形式： 2、水质电阻要求：≤50KΩ（信号电源电压～9V） ≤100KΩ（信号电源电压～ -15V） 3、输出继电器触点负荷：AC220V 3A电阻性负载 4、电源电压：AC220V±10%，50Hz±2% 5、仪表和二次仪表之间舆距离：≤100M
