- 产品名称：PR-970磁敏转速传感器/转速探头
- 产品型号：PR-970磁敏转速传感器/转速探头
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：499

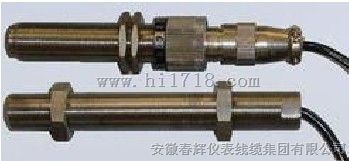

PR-970磁敏转速传感器/转速探头
是一种新型的转速传感器。部件均采用
美国进口磁敏电阻作为检测的元件，再经过
全新的信号处理电路令噪声降低,功能更完善。
通过与其它类型齿转速传感器的输出波形对比，
所测到转速的误差极小以及线性特性具有很好
的一致性.它的感应对象为磁性材料或导磁材料
如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）
的磁性或导磁材料，随着被测物体转动时，
传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。
它的感应对象为磁性材料或导磁材料，如铁和电工钢等。
当被测体上带有凸起（或凹陷）的导磁材料，
随着被测物体转动时，传感器输出与旋转频率
相关的脉冲信号，达到测速或位移检测的发讯目的。
由于安装使用方便，通用性好，已被广泛应用于
各种领域
应用于宽范围转速测量：
感应对象为齿轮，齿数为60， 测量范围： 0.04-10000r/min；
感应对象为齿轮，齿数为6， 测量范围： 0.4-100000r/min。
技术参数：
1、发讯频率： 0 ～ 10kHz
2、供电电源： 9～ 24V(DC)
3、负载电阻： ≥1.0kΩ
4、检测距离： 0.5 ～ 2mm （A3钢、电工钢）
齿轮模数：m≥3
齿轮材料：电工钢或低碳钢
5、输出信号：
波形：矩形波（NPN）
高电平接近电源电压,低电平≤3V
6、环境条件：
温度：-20℃～80℃
相对湿度：≤85%
具有如下特点：
● 灵敏度高 高可靠性 寿命长 触发距离远 ● 信号触发为铁（软）磁材料
● 可实现远距离输送 抗电磁干扰能力强 ● 良好的抗冲击性和抗震性
二．尺寸图
注：①齿轮尺寸参数：齿轮外径：99.3mm；齿数：60；模数：1.57 (以上尺寸只是其中一例，模数在0.5至2均可。)
②安装传感器时使尾部与齿轮平面相垂直。
③传感器引出线分别为：红色为电源线;黑色为地线;白色为信号输出线。
由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(，检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。
三．技术参数：
1.发讯频率：0-10kHz
2.供电电源：12-25V(DC)
3.负载电阻：≥1.0kΩ
4.检测距离：0.5-2.5mm （A3钢、电工钢）
5.齿轮模数：m≥1
齿轮材料：A3钢、电工钢120℃
6.输出信号：
波形：矩形波
幅值：近电源电压
7.环境条件：
温度：-50℃～130℃
相对湿度：≤85%
8.安装螺纹：M16×1，M12X1 ，
M18X1.5（或定制M10X1,M20X1.5）
四：接线方式：
红色——+24V
黑色——公共负极，
白色——信号
