- 产品名称：DWQZ8108/DWQZ8111/DWQZ8125/8300/8200电涡流传感器
- 产品型号：DWQZ8108/DWQZ8111/DWQZ8125/830
- 所属类别：传感器 > 其他传感器
- 发布时间：2014-06-06
- 已获点击：498

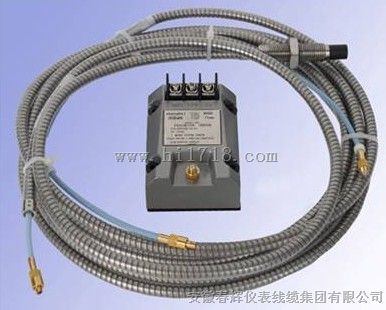

DWQZ8108/DWQZ8111/DWQZ8125/8300/8200电涡流传感器
DWQZ8108-01/8108-02/8108-03/8111-01
/8111-02/8111-03/8125-01/8125-02/8125-03/8200/8300/QRD/HRD
电涡流轴位移传感器轴振动探头
对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量
要技术参数：
传感器型号 | Φ8 mm | 11 mm | 25 mm | ||
探头直径（ mm ） | 8 | 11 | 27.1 | ||
静态线性范围（ mm ） | 2 | 4 | 12.7 | ||
静态灵敏度（ V/mm ） ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ～ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（ mm ） ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（ V ） ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于（ mm ） | 80 | —— | —— | ||
测量盘直径不小于（ mm ） | 18 | 30 | 70 | ||
电源电压（ V ） | -20~26Vdc | ||||
功耗（ mA ） | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | （ 20±5 ） ℃ | ||||
存储 温度 | 前置器 | -35 ℃ ~ +100 ℃ | |||
探头 | -40 ℃ ~ +177 ℃ | ||||
电缆 | -40 ℃ ~ +177 ℃ | ||||
使用 温度 | 前置器 | -30 ℃ ~ +70 ℃ | |||
探头 | -40 ℃ ~ +150 ℃ | ||||
电缆 | -40 ℃ ~ +150 ℃ | ||||
系统总重 ( 标准配置 ) | 500g±3% | 700g±3% | |||
系统电缆总长 ±10% | 5 ｍ或 9 ｍ | ||||
延伸电缆长度 ±5% | 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ | ||||
探头电缆长度 ±5% | 1 ｍ、 0.5 ｍ | ||||
相对湿度 ( 具有接头保护时，无浸水 ) | 100%冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境（ DWQZi 系列） | Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的０区、１区、 2 区危险场所 | ||||
外壳防护等级 | 不低于 IP20 | ||||
传感器外壳表面温度 | 不得超过 135 ℃。 | ||||
绝缘电阻 | ＞ 500M Ω | ||||
绝缘强度 | ＞ 500V | ||||
传感器安装的要求及方法
检测部位的选择
探头线圈产生的磁场范围是一定的，在被测体表面形成的涡流场也是一定的。当被测面为平面时，以正对探头中心线的点为中心，被测面直径应当大于探头头部直径1.5倍以上；当被测体为圆轴而且探头中心线与轴心线正交时，一般要求被测轴直径为探头头部直径的3倍以上。否则，灵敏度就会下降。
探头安装部位应使轴向位移为正值时检测间隙增加，若轴向位移为正值时，其检测间隙减小，请在订货时说明。
安装方法
1．探头的安装
| 探头需通过支架固定在机组上，如下图所示，支架由用户自行设计，设计的支架应有足够的刚性，以防振动变形，探头在支架上安装要牢固，不允许在运转时有松动。现场安装时，探头与被检测金属面的安装间隙，应根据产品校验证书上的位移、电压特性表所规定的安装间隙来安装。切勿强扭探头上的涡流线圈，高频电缆不能随意扭折，插头不要随意拆装，以免造成损坏。 探头的安装，也可在装置单独送电后，通过测量前置器输出电压来确定其间隙（可参照线性测试单）。 2．高频电缆的安装 前置器至探头间的电缆为高频电缆，此电缆的总长为9m或5m（用户订货时确定），电缆长度不准随意改变，否则会影响测量的准确度。安装后电缆位置要求固定，以免造成不必要的损坏；也可加金属软管保护（即铠装）。 |  |
因安装或使用的需要，9m或5m长的高频电缆中间可接高频接头，该接头在固定时必须浮空（即接头不能与机架或大地在电气上相通），否则会引入干扰。故在安装时，高频接头必须用绝缘材料密封包扎好。
3．前置器的安装
前置器应浮空安装（即前置器与机组在电气上应绝缘）。为保护前置器不受损伤，建议用户外加一只前置器保护盒，先将前置器通过绝缘板浮空固定在铁盒内，然后再将铁盒固定在机架或铁栏杆上。安装场所温度小于65℃，通风且振动小。前置器与监控仪的联接电缆用户可采用三芯屏蔽电缆，其长度可达数十米。其屏蔽层应在集控室处单端接入仪表地。
四、 注意事项
1、 用户在安装探头时，在探头面积三倍的净空范围内不应有其它金属物质的存在；要避免探头碰伤撞伤；探头的安装要牢固，在运行中不能有丝毫的松动。
2、 电缆线不能扭折和任意加接；电缆中间的高频转换头连接好后应采取绝缘措施，使其与大地在电气上隔离。
3、 前置器时，前置器应安装在绝缘板上，使前置器在电气上与大地隔离。
前置器的三根信号传输线中间不要有接头。如有要考虑接头的接触电阻要尽可能小，以减少信号在传输线过程中的损耗。
电缆长度：5m或9m（用户订货时选定）
工作温度：探头：-30~ +120℃；前置器：-20~ +65℃
使用电源：可选DC +24V，DC -24V，DC ±15V。
