- 产品名称：电极点水位报警仪UDX-41-4-Z、UDX-41-4-H
- 产品型号：电极点水位报警仪UDX-41-4-Z、UDX-41-4-H
- 所属类别：工业设备配套产品
- 发布时间：2014-06-06
- 已获点击：605
- 品牌/商标：本厂部-13965987877
- 企业类型：制造商

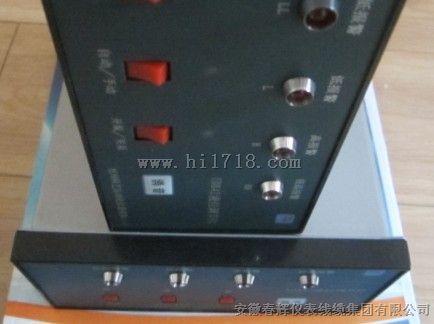

电极点水位报警仪
UDX-41-4-Z、UDX-41-4-H
由传感器的各根电源取出给定位置的水位信号传输至二次仪表，二次仪表用灯光显示和闪光、音响报警；并有继电器触点输出供外接报警、调节和保护连锁电路。
用交流信号电源，防止了采用直流信号电源引起的电极化和电解作用。二次仪表过低、过高报警电路采用延时电路（1-秒）有效地克服了电极挂水引起的误报警和沸腾水面波峰引起的间歇报警，使报警更加可靠。由于放大电路采用灵敏度可调形式，并付以改变信号电源电压，可适应各种水质（水质电阻k积-100k积），仪表采用大型发光二极管作显示，闪光报警；具有亮度高，功耗小，寿命长等优点；采用压电陶瓷蜂鸣器作音响报警器件，具有声音清晰，响亮而不噪的特点。
该型仪表外形美观大方，线路稳定可靠，动作准确，使用寿命长，价格便宜，能广泛用于各种需要实现水位自动控制，报警的设备上。
●主要技术参数
1、仪表命名方法：
UDX-41-4-Z
仪表（电极式传感器）
（1）工作压力：≤13Kgf/cm2；
（2）工作温度：≤200℃；
（3）汽水管法兰中心距：H
a.300±2mm；b.350±2mm；c.400±2mm；d.440±2mm、
（4）法兰尺寸：Φ115mm Pg：16Kgf/cm2 Dg：25mm
按一机部管路附件法兰标准“JB81-59”规定的要求。
（5）电极与筒体间绝缘电阻：在常温下≥20MΩ（用500V兆欧表测试）。
（6）电极控制范围（电极长度）
二次仪表
（1）仪表工作形式：详见型号分类表（表二）
（2）安装形式：仪表屏嵌入式（横式H，直式Z）
（3）外形尺寸：160×80×280mm3
（4）水质电阻要求：
a）≤50k积（信号电源电压～9V）
b）≤100k积（信号电源电压～15V）
（5）输出继电器触点负荷：AC220V 3A电阻性负载。
（6）电源：AC220V±10%；50Hz。
（7）消耗功率：＜8VA
（8）仪表和二次仪表之间传输距离：≤100M
（9）使用环境：0-50℃相对湿度不大于85%不含腐蚀性气体的室内。
（10）重量：＜3.5kg
●结构和工作原理
UDX-4142型极限水位报警仪由电极式传感器和二次报警仪表组成。
（图一）是电路原理框图。
传感器的筒体一侧通过法兰与锅筒连通，
另一侧通过法兰与玻璃水位计连通。传感器内有二至八根不同长度的不锈钢电极，由耐高温的聚四氟
乙烯作绝缘子，筒体外壳接有交
流信号电源，当水位上升与电极
接触时，信号电压通过电极引线
传输至二次仪表。
2、二次报警仪表：
二次报警仪表有UDX-41-2、
UDX-41-4、UDX-41-6、UDX-41-8、
UDX-42 等型号
电极点水位报警仪
UDX-41-4-Z、
UDX-41-4-H
