- 产品名称：XS12JK系列探头、传感器
- 产品型号：XS12JK系列探头、传感器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：458

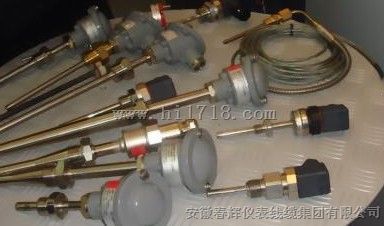

XS12JK系列探头、传感器
XS12JK-3P/Y , XS12JK-3Y
由航空插头、螺纹过程连接和测温保护管三部分构成。采用航插接头形式，可以很方便将信号线与传感器连接与拆卸，产品非常适合为便携仪器仪表配套，方便现场维护与安装。由于信号线与航插部分的接线保持着完全一致性（出厂时已严格定义引线），所以信号线与任何一个探头都可以配套使用，互换性高，现场操作性强。直接插拔式的连接方式，也省去了用户接线的麻烦，防止出现接线错误。
由航空插头、螺纹过程连接和测温保护管三部分构成。采用航插接头形式，可以很方便将信号线与传感器连接与拆卸，产品非常适合为便携仪器仪表配套，方便现场维护与安装。由于信号线与航插部分的接线保持着完全一致性（出厂时已严格定义引线），所以信号线与任何一个探头都可以配套使用，互换性高，现场操作性强。直接插拔式的连接方式，也省去了用户接线的麻烦，防止出现接线错误。
技术参数：
铂热电阻：Pt100、Pt500、Pt1000 测温范围：（-200～400）℃
等级：A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃ 注：|t|为实测温度的。
公称压力：可用于具有压力工况下温度测量，如有压力，请注明压力大小。
P口 | 0=Pt100 1= Pt1000 5=Pt500 | 铂热电阻类型 | ||||||||||
| T口 | 0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定 | 温度范围(℃) | |||||||||
| 口 | A=A级 B=B级 | 传感器 | |||||||||
| C口 | 1=SUS321 4=SUS304 6=SUS316 9=指定 | 保护管材质 | |||||||||
| D口 | 4=4 5=5 6=6 7=7 8=8 9=指定 | 保护管直径 | |||||||||
M口 | 2=M8×1 3=M8×1.25 4=M10×1 5=M10×1.5 6=M12×1 7=M12×1.5 8=M16×1.5 9=指定 | 螺纹规格 | ||||||||||
G口 | 2=20 3=30 4=40 5=50 6=60 8=80 10=100 20=200 9=指定 | 探头长度(mm) | ||||||||||
L口 | 1=100 2=200 3=300 5=500 10=1000 30=3000 50=5000 9=指定 | 引线长度(mm) | ||||||||||
| X口 | 2=两线制 3=三线制 4=四线制 | 引出线采用线制 | |||||||||
| 口 | 1=聚氯乙烯PVC（-20～80℃） 2=聚氨酯TPU （-50～100℃） 3=硅橡胶 （-60～200℃） 4=四氟绕包（-50～250℃） 5=云母绕包 （-80～500℃） 9=指定 | 引线材质 “（）”括号内标注为引线常用温度范围 | |||||||||
| 口 | 0=无屏蔽层（默认） 1=有屏蔽层 | 是否配屏蔽层 | |||||||||
| 口 | 0=无护套 1=有护套 | 线缆护套 | |||||||||
| 口 | 0=无 1=镀锡 3=压M4端子 9=指定 | 导线末端要求 | |||||||||
| Q口 | 0=无 1=护线弹簧 2=配套管 9=指定 | 特殊要求 | |||||||||
转速传感器XS12JK-3P/Y
XS12JK-3P/Y
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，
并能把这些信号转换成电信号的传感器。
磁电转速传感器XS12JK-3P/Y
XS12JK-3P/Y型磁电转速传感器主用于转动角位移转换成电信号。
供智能微机测速仪计数用。该传感器能测
量各种磁导体，如齿轮、齿槽、叶轮、带孔的圆盘等的转速及线速度，
它具有体积小，寿命长，不需
要电源，不怕污染等优点。
技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：X12K
7、外形尺寸：外径M16×1 (可根据用户要求定制)
