- 产品名称：VB-Z9500-1-1/2-2磁电式振动速度传感器，VB-9600
- 产品型号：VB-Z9500-1-1/2-2磁电式振动速度传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：478

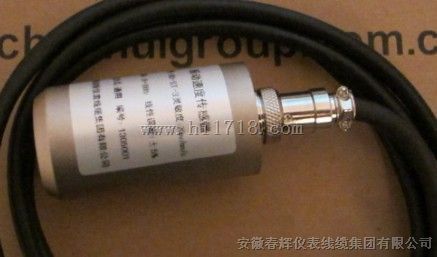

VB-Z9500-1-1/2-2磁电式振动速度传感器
主要用于测量各种汽轮机，压缩机，风机和泵等旋转机械
的轴承座振动。它是利用电磁感应原理，通过线圈与磁铁的相对运动，切割磁力线，在线圈内产
生感应电压输出的磁电式感器。传感器输出电压与振动速度值成正比。它具有不需要供电电源。
安装容易等特点
安装位置：垂直或者水平安装于被测振动点上，传感器底部用M8螺钉固定。
技术指标：
灵 敏 度：20mV/mm/S
误 差：±5%
频率响应：10～1000 Hz
振幅极限：2mm（峰-峰值）
加速度：10g
安装方式：垂直或水平
温度范围： -30℃～120℃
相对湿度：至95%不冷凝
外形尺寸：φ35×78mm
VB9600低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。
传感器的总体设计保证它有如下使用特点：
2. 相对于其它类型的振动传感器而言，YD9300传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.
3. 传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。 4. 传感器有一定抗横向振动能力（不大于10g）一、主要技术指标
1、频率响应：0.5～200Hz（－3db）
2、灵敏度：位移型：8 mV/μm ± 5％（可根据客户调整）
速度型：300mV/mm/S （可根据客户调整）
3、可测量程：同灵敏度相关联，灵敏度越大，量程越小。灵敏度越小，量程越大。
4、输出形式：-10V～+10V, 4～20mA
5、幅值线性度： <3％
6、供电电源：±12VDC、+24VDC、-24VDC
7、输出接线形式：直接出线、航空插头型
8、采用铝合金或不锈钢外壳封装。
9、使用温度范围：－30～60℃
10、环境条件：防尘，防潮（95 ％不冷凝）
