- 产品名称：DS-8S、SXY系列智能型双色数显电接点液位传感器
- 产品型号：DS-8S、SXY系列智能型双色数显电接点液位传感器
- 所属类别：传感器 > 料位/液位传感器
- 发布时间：2014-06-06
- 已获点击：706
- 品牌/商标：其他
详细说明
DS-8S、SXY系列液位调节仪表
电接点液位传感器

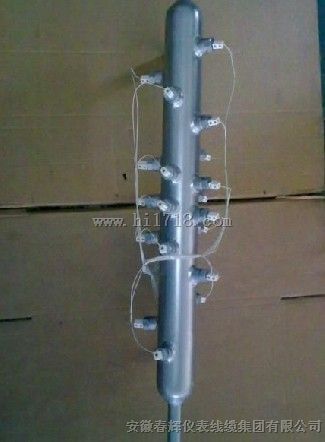

显示仪表采用双色模拟、数字19LED显示，显示直观，采用声光报警以示液位超越正常位置。配备上、下限各二组继电器触点，特殊情况可配备上、下限三组继电器触点，亦可作为开关量输出。备有标准直流信号输入和输出接口。可随机设置量程、报警、输出、输入，可与中央控制系统，DCS集中管理系统直接兼容。模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。数字显示：对应模拟显示值显示数字值。报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。同时报警继电器触点输出动作。输入方式：a.电接点信号。最多19点 b.模拟信号。4~20mA；0~10mA；1~5V。模拟信号输出：4~20mA；0~10mA；1~5V。报警输出触点容量：AC220V，3A。电源电压：AC220V±10% 50Hz±1Hz。消耗功率：15VA。仪表工作条件：环境温度 –10℃~+40℃；相对湿度≤ 85%；无腐蚀性气体。仪表外形尺寸：80×160×180mm （竖式）；160×80×180mm（横式）仪表开孔尺寸：75×152mm （竖式）；152×75mm（横式） QYT-X系列测量筒与DS-8S-系列液位计配套使用，广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。取样筒电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。取样桶上设有4~19个电极，分别对应相应的液位。由于水和汽的导电性能差异极大，取样筒的作用是将水位变化通过电接点电阻的变化取信号，在液态时由于介质电阻率小，当电接点间加上一电压时流过的电流大；反之未浸入液面下的电接点流过的电流小，这两种状态下流过电流相差很大，可作为一种信号馈送到二次仪表，经CPU处理后，显示及控制输出，以达到显示液位及控制的目的。从而可实现远距离监控。| 型号 | QYT —5/7/9/11/13/15/17/19 |
| 公称压力 MPa | ≤32MPa |
| 工作温度 ℃ | ≤450℃。 |
| 法兰中心距 mm | 350 440 600 670（特殊规格可定制） |
| 法兰通径 DN | 20 25 40（特殊规格可定制） |
| 材质 | 45#碳钢（如需1Cr18Ni9Ti用户可在订货时指定） |
