主要特性：
测温探头采用Pt100铂电阻,高,稳定性好
集传感变送于一体，结构紧凑，安装方便,高、功耗低
电流输出型适合长距离传送,抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用
整体密封性能良好
温度量程和外形尺寸可以按户要求订货,灵活方便
产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
壳体保护材料多样化，适应多种介质测量
主要技术指标：
温度测量范围：-50～300℃
输出信号：4～20mA
负载电阻：≤500Ω
供电电源：24V DC
功耗：≤1W
基本误差：0.2%～0.5% FS
产品应用：
广泛应用于热能工程、电力、食品、制药、石油化工等流程工业以及烘炉，塑料化纤，制冷机组等大型机械设备的温度测量。

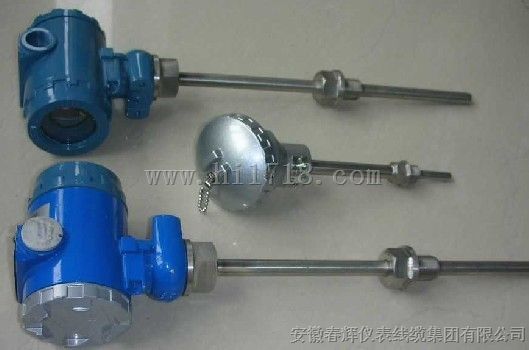

带热电偶（阻）一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶、热电阻与温度变送器模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中－200℃～＋1600℃范围内的液体、气体介质和各种特质的温度，将温度信号转变成与温度信号成线性的4～20mADC电流输出信号，送显示、调节记录仪表或计算机进行集散控制。
本产品广泛应用于石油、化工、冶金、电力、轻工、纺织、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、计算机等配套使用，组成各种温度测量控制系统。 | 特点：
■ 具有高的冷端补偿电路，全温度范围内补偿±0.5℃；
■ 独创的非线性校正电路，输出信号与被测量温度成线性关系；
■ 内带漂移自校正系统，在整个工作温度范围内保证。 | 技术参数：
■ 基本误差：±0.2% ±0.5% ±1%
■ 环境温度变化影响：
对于0.2级:0.02%F.S/℃
对于0.5级:0.05%F.S/℃
对于1.0级:0.05%F.S/℃
■ 输出： 4-24mADC,二线制传输
■ 供电电压：14-34VDC,额定电压24VDC
■ 负载能力：见下图的Rl～Vs关系
供电电压为时，负载为0-500Ω
■ 热电偶冷端补偿误差：工作温度范围内，小于1℃
■ 工作温度范围：-25～+85℃
■ 储存温度:-25～+125℃
■ 相对湿度：5～95%,无冷凝
■ 现场显示式表头：模拟式指针表头为：±2.5%
数字式显示表头为：±1.0%
■ 功耗：＜0.5W | | 接线盒外形尺寸 |
铠装式| 形式 | | 基本参数\Φ | Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 | | 卡套螺纹 | M | M16*15 | M12*15 | | S | 22 | 19 | | H | 15 | | 固定卡套公称压力 | 26Mpa | | 可动卡套公称压力 | 常压 | | 卡套法兰 | D | Φ60 | Φ50 | | D0 | Φ42 | Φ36 | | D1 | Φ24 | Φ20 | | d0 | Φ9 | Φ7 | | s | Φ22 | Φ19 | | 固定卡套公称压力 | 25Mpa | | 可动卡套公称压力 | 常压 |
工作端形式均为绝缘型 保护管材料的使用温度和热响应时间 装配式| 保护管直径 | 保护管材料 | 使用温度℃ | 响应时间 | | 长期 | 短期 | | Φ16 | 钢玉管 | 1600 | 1800 | ＜150 | | 高铝管 | 1300 | 1600 | | 1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | | Cr25Ti | 1000 | 1100 | | 碳钢20# | -200~+600 | 800 | | Φ20 | 钢玉管 | 1600 | 1800 | ＜240 | | 高铝管 | 1300 | 1600 | | 1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | | Cr25Ti | 1000 | 1100 | | 碳钢20# | -200~+600 | 800 | | Φ25 | 钢玉管 | 1600 | 1800 | ＜360 | | 高铝管 | 1300 | 1600 | | 1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | | Cr25Ti | 1000 | 1100 | | 碳钢20# | -200~+600 | 800 |
铠装式| 套管直径 | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | | 热电偶响应时间(S) | ＜0.5 | ＜1.2 | ＜2.5 | ＜4 | ＜6 | ＜8 | | 热电阻响应时间(S) | - | ＜3 | ＜5 | ＜8 | ＜12 | ＜15 |
订货须知： 订货时应注明：1：产品名称
2：型号
3：分度号
4：测温范围
5：总体度及保护管材料、外径、总长、插入深度
6：安装联接方式
7：环境温度
8：防暴型产品的防爆标志
9：数量
10： 交货期
· 用户订货时若没注明度，则对TG系列带热电偶的一体化温度变送器提供1级产品；对热电偶·的一体化温度变送器提供0.5级产品。· 带工业装配式热电偶(阻)一体化温度变送器保护管总长=插入 深度+150mm
特殊规格订赏可经双方协商决定o
·订货举例：
★ 本安型335B系列带铂电阻的—体化量度变送器， 0℃～100℃总体度±0.5%，保护管材料1Cr18Ni9Ti，外径Φ16，总长=350mm，插入深度=200mm，固定螺纹安装M20×1.5，环境湿度-25～+85℃，二线制传输方式，一体化现场安装非隔离型，防爆标志为Exiall CT5
★ 隔爆型TG 系列带铠装热电偶的—体化温度变送器
K型，200℃-800℃， 总体度±1%保护管材料1Cr18Ni9Ti
铠装热电偶外径Φ6，总长=1000mm，插入深度=850mm，固定卡套螺纹安装，环境温度-25℃～120℃，二线制传输方式，—体化现场安装非隔离型，防爆标志为Exd Ⅱ BT4 则型号为： TG216TW/K240J/1000×850/200～800℃(保护管材料
1Cr18Ni9Ti) ★显示型TG系列带工业装配式热电偶的一体化温度变送器
S型液晶显示，总体度±1%保护管材料钢玉管，保护管
外径Φ2,0总长=1000mm，插入深度=850mm，固定螺纹安装，
M12×1，环境温度-25℃～+120℃，二线制传输方式 |
|
