- 产品名称：CS-01-01-090-10-01，CS-02，CS-03转速探头
- 产品型号：CS-01-01-090-10-01，CS-02，
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：237

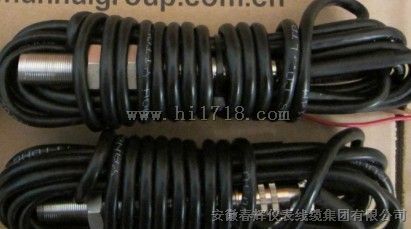

CS-01-01-090-10-01，
CS-02，CS-03转速探头
采用电磁感应原理实现测速，在传感器前端绕有线圈，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
输出路数
1 路 1 路 1 路 1 路
螺纹规格
M10×1 M12×1 M16×1 M18×1
螺杆长度
50mm 60mm 60mm 70mm
直流电阻
200±15Ω(25℃)
输出波形
正弦 波
响应频率
50Hz~20KHz ；
测量
±1 个脉冲；
测速齿轮形式
模数2～4（渐开线齿轮）
检测距离
0.5~4mm
触发形式
钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图）
使用温度
-25 ℃ ~+80 ℃ ；
重 量
约140g
防护等级
IP65 输出方式
电压输出 电压输出 电压输出 电压输出
．订货指南传感器：
螺纹：□□
0 1：M10×1
0 2：M12×1
0 3：M16×1
0 4：M18×1
概 述
CS-3 转速传感器抗干扰性能强，外壳为不锈钢螺纹结构，便于安
装固定，内部浇封密闭，能耐高温，引出线为专用金属屏蔽软导线。
可适用于烟雾、油气、水汽等恶劣环境中。
用 途
适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速
和反转的监测和保护
技术参数
1.工作电压为：DC12～30V。
2. 响应频率： 1Hz～20kHz。
3.输出信号： 方波信号，高电平近似电源电压，低电平不大于0.7V。
4. 测量： 正负一个脉冲。
5.触发形式： 钢铁齿轮，齿条或其它软磁和硬磁材料。
6.齿形厚度： ≥15mm。
7.保护形式： 有极性保护和短路保护。
8.绝缘电阻： ≥50MΩ。
9. 防护等级： IP65。
10. 输出方式： PNP 型输出。
11.工作温度： -20゜C～85゜C。
12工作湿度： ≤95%（非冷凝）。
