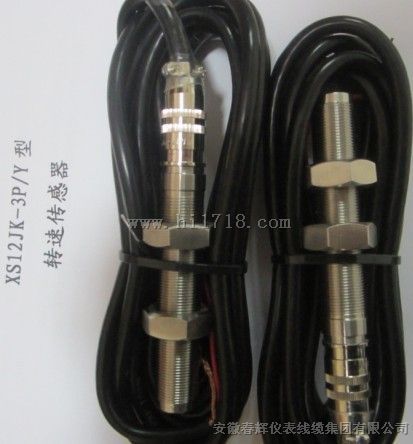

转速传感器 型号：XS12JK-3P/Y
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
XS12JK-3P/Y磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
技术数据：
1、输出电压： 在齿轮模数为2、齿牙60、材料g3、间隙为0.5-2mm时
1000转／分>5V(有效值)
2000转／分>10V(有效值)
3000转／分>15V(有效值)
输出频率：Hz=齿数*齿轮转速/60 ，输出信号近似于正弦波信号， 幅度≥300mv ，，，，，。。
2、测量范围0~9000r/min ，直流电阻：130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
3、绝缘阻抗： 在500V直流时>50MΩ
4、工作温度：-20℃～l20℃
5、外壳材料：304 不锈钢 ，重 量：100克左右(不包括尾部引线)，外螺纹：M16*1.5 。
三、工作原理：
使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝(n/60)×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到 智能转速表中，就可以反应出轴的转速。
四、安装使用：
图中：1、输入导线 2、航空插头 3、不锈钢拼紧螺母 4、同定支架
5、磁性传感器6、1～99内任意个齿 7、被测轴R．20～25mm T．1±0.5mm
齿轮要求：材料：各种导磁钢铁材料均可。
模数：2以上即可。
齿数：l～99齿任意。
采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
