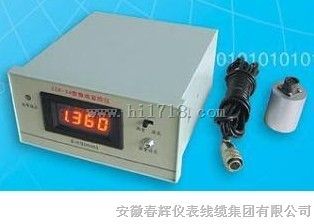

SWZQ-1C风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度、滑油位位置进行实时监控，当振动速度或滑油温度超过设定值、或滑油达位时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。
2.1 二次仪表安装形式： 标准盘式；
2.2 二次仪表开口尺寸： 151+1×75+1
2.3 报警输出形式： 继电器触点输出及声、光报警
2.4 输出继电器触点容量： 220/380Vac，3A，无感
2.5 显示方式： 振动速度、滑油温度均三位数字显示
油位利用指示灯
2.6 测量范围： 振动速度：0～9.99mm/s（有效值）
滑油温度：0～99.9℃
油位指示：正常：不亮，低：闪光
油位低经确认后：平光
2.7 分辨率和： 振动速度：±0.01mm/s，5%
滑油温度：±0.1℃，2%
油 位：±3mm
2.8 频率响应： 10～150Hz
2.9 振动测量方向： 水平
2.10 传输距离： 300～500m
2.11 与外设接口形式： 两路4～20mA电流输出
采样电阻≤250Ω，线阻≤25Ω
2.12 一、二次仪表连接方式： 四线实时4～20mA电流；线阻≤25Ω
2.13 使用条件：
2.13.1 环境温度： 二次仪表 -10～70℃
仪表 -10～70℃
2.13.2 相对湿度： 二次仪表 不高于85%
仪表 不高于95%
2.14 二次仪表外形尺寸： 159×79×272
2.15 仪表质量： 约1.6kg
2.16 二次仪表电源： 220Vac±10%，50～60Hz
2.17 二次仪表功耗： 10W
1.2.1 可实现对振动速度、滑油温度、油位低限三个参数的监控。
1.2.2 采用了微处理器进行数据的采集、处理和输出。
1.2.3 二次仪表将振动速度和温度采用4～20mA电流输出，油位采用开关信号输出，正常: 0（≤0.7v），油位低: 1（≥4.3v）可与集群控制的计算机连接；
1.2.4 振动探头采用先进的集成电路芯片，高，工作稳定可靠；
1.2.5 振动探头和温度、液位探头是分体式，可广泛适用于各型风机的安装要求；
1.2.6 仪表和二次仪表以及二次仪表和上位机的振动速度和温度信号模拟量采用电流输出接口，传输距离远.
