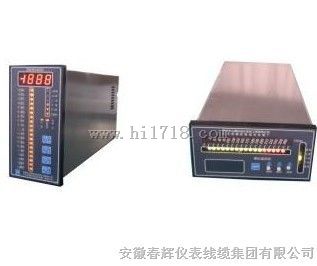

- 产品名称：SWB-61/62电接点液位监控仪/调节仪
- 产品型号：SWB-61/62电接点液位监控仪/调节仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：597
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
适用于锅炉汽包；高、低压加热器；除氧气蒸发器；直流锅炉启动
分离器；水箱等液位的测量和控制。该仪表也可用于其他导电液体的液位
测量和控制，但不适宜易燃、易爆和腐蚀性液体的液位测量和控制。
为适应水处理技术提高后的要求，该仪表适用于水阻
0~500K
Ω
的场
合，仪表内还设计了水阻任意调节功能可供用户在现场调节使用
一、产品概述 ：
电接点液位计最突出的优点是能适应锅炉变参数运行，在锅炉起停等变参数运行情况下，仪表均能在控制室内准确的显示液位水位。 电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其它水箱的液位测量。但不适用易燃爆场合。
二、 技术指标：
1. 液体阻值范围：普通型： 0—500kΩ（ 手动调节 ）
智能型： 0—500kΩ（ 自动调节 ）
2 模拟显示：一组变色发光二极管 （ 最多 19 点，特殊规格可达 38 点 ） 以汽红水绿方式配合标尺刻度显示即时液位值
3 数字显示型：四位数码管以数字方式显示即时液位值 超纯陶瓷电极至二次仪表引线长度： ≤200m（ 壁挂型 ≤70m）
4 隔离输出： 0—10mA（RL ＜ 1kΩ） 或 4—20mA（RL ＜ 500Ω） 报警输出触点容量： AC220V,3A. 可供上下限各二组常开常闭触点，特殊需要，可供上限三组、下限二组或三组常开触点
5 机内直流电池供电时间： ≥1 小时 （ 可选择 ）
6 电源： AC220V±10%,50Hz±1Hz
7 仪表工作条件：环境温度： -10 ℃ —+45 ℃ ，相对湿度： ≤85%
8 仪表开孔尺寸 （mm） ： 152+1×76+1 或 76+1×152+1
仪表校验
显示单元性能检查
校验仪上各路信号开关K1～K19置于“高阻”位置时，面板显示屏上的变色发光二极管应显示红色。当K1～K19逐一置于“低阻”位置时，对应的变色发光二极管应显示绿色。此外，数字显示应与标尺刻度指示相吻合。
逻辑控制与报警电路性能检查
逐一接通或断开K1～K19时，对应的报警点位置应有声光报警，同时，对应的继电器动作，校验仪上的继电器触点位置指示灯亮红灯，灭绿灯。
快速检测功能检查
按下面板上的快速检测按钮，面板上变色发光二极管应全部显示绿色。上限报警继电器触点被切断，松开按钮时，仪表恢复正常。
排污按钮功能检查
消音功能检查
仪表在上限或下限报警范围时，按下消音按钮，闪光报警仍保持，报警断电器触点位置不变。
1、 怎样进入系统设置菜单
“F0”、“F1”… “F6”、“F---”之间循环显示，其含义如下：
“F0” -- 设置水阻
“F1” -- 告警声音设置（0代表常闭，1代表常开）
“F2” -- 自动量程
“F3” -- 调试4-20mA电流输出
“F4” -- 设置显示点数量（2-19个显示点任意选择）
“F5” -- 告警点设置
“F6” -- 刻度设置
“F---” -- 退出系统菜单设置（按“设置”键，即退出系统菜单设置）
Ⅵ.定货时请提供的参数 |
2、测点分布[每个点的刻度或查附表对应的型号（指附表范围之外的）]
3、报警保护输出位置（常用的标尺型号可查附表）
4、安装方式、开孔尺寸及仪表外型（直式或横式）
5、测量筒工作压力
6、汽液连接管中心距尺寸
7、是否配法兰
8、超纯陶瓷电极型号
9、成套供应或单机供应
10、有无其也特殊要求
