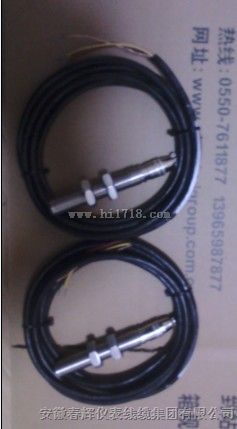

- 产品名称：CS-01-01-090-01转速探头
- 产品型号：CS-01-01-090-01转速探头
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：457
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
详细说明
转速传感器 型号：CS-01-01-090-01
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1 (可根据用户定制)
用注意事项
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
