- 产品名称：磁电式转速传感器vb-z9200
- 产品型号：磁电式转速传感器VB-Z9200
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2014-06-06
- 已获点击：762
详细说明

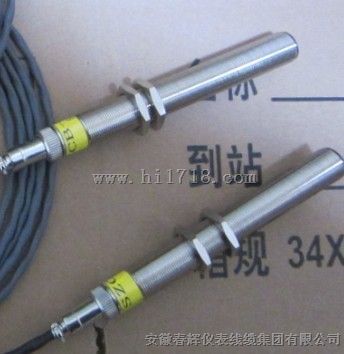

磁电式转速传感器VB-Z9200
●磁电式转速传感器是针对测速齿轮而
设计的发电型传感器（无源），
它不需要供电，测速齿轮旋转引起的磁隙变化，
在探头线圈中感应电势，
其幅度与转速有关，转速越高输出电压越高（0~a段），
输出电压与转速成正比。
转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，
磁路损耗加剧，电势锐减。
因此这种磁电势不适合测高转速，也不适合零转速测量。
输出电压波形: 渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;
孔板––近似方波.
温度范围： -20℃～
螺纹尺寸：
M16×1.0或M16×
电线或接头： 整体电缆或用接头
测量范围 10～10000r/min （60齿）
（测试条件：发讯齿轮，齿数为60，材料为电工钢，
模数为2，传 感器端面距齿顶
信号幅值大小，与转速成正比，
与端面和齿顶间隙的大小成反比。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。
用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。
这将会妨碍的检测。如果主轴在轴向有移动，
则应注意磁极的中心一定要处在齿轮的位置上。
螺纹尺寸：
M16×1.0或M16×
