- 产品名称：X12K4P转速传感器
- 产品型号：X12K4P转速传感器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：288
- 品牌/商标：本厂部-安徽春辉13965987877
详细说明

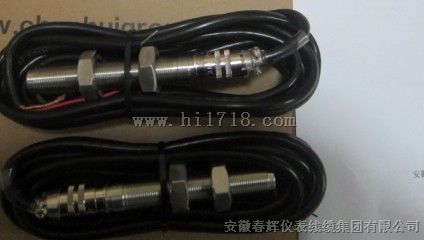

X12K4P转速传感器
在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号.传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。传感器采用了新型工艺和特殊材料，其灵敏度优于国内同类产品。
二、技术指标及安装
1.线圈电阻：380欧姆左右，全牙；150欧姆，全牙；250欧姆，全牙；特殊可另制。
2.输出电压：为获得较大输出和近似正弦波形，铁渐开线齿轮必须满足：齿轮模数大于2，传感器端面距齿顶≤1mm。输出电压波形：渐开线齿轮近似正弦波，孔板正负脉冲。下图数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙≤1mm下获得，仅供参考。
转速(rpm) | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 |
输出电压≥ （有效值） | 50mV | 100mV | 250mV | 500mV | 1V | 2.5V | 5V | 8V | 10V |
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：四芯插头
7、外形尺寸：外径M16×1 总长120mm(可根据用户定制)
