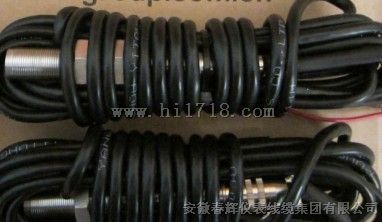

- 产品名称：HL-05霍尔效应齿轮传感器，HL-07，Hal-16，Hal-12
- 产品型号：HL-05霍尔效应齿轮传感器，HL-07，Hal-
- 所属类别：传感器 > 旋转传感器
- 发布时间：2014-06-06
- 已获点击：816
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
| HL-07霍尔位移速度转速传感器 |
主要特点：被测对象上粘上磁芯（N极面向传感器）、工作稳定可靠，优异的低速和高速性能0～15KHz，LED工作指示
输出电平：NPN集电极开路输出，低电平≤0.7V 或PNP输出（在订货时指定）
驱动电流：500mA
工作电压：5~28VDC
工作温度：-45~120度
一、HL07霍尔传感器外形及尺寸
外形尺寸：螺纹直径M12×1、螺纹长度30mm（长度可定制）
HL-05霍尔效应齿轮传感器
2 感应类铁金属目标物（不必在被测物上粘贴磁芯）
2 数字电流沉输出（集电极开路OC门）输出脉冲幅值灵活)
2 高信噪比，可长传输干扰
2 优异的低速性能和高速性能0～100KH以上,低速时也能输出完美波形
2 输出信号幅度与转速无关，抗电磁干扰
2 LED指示工作状况（正常工作时发光管发光或闪烁），便于检查、安装方便，无轴向角度要求
三、典型应用
工业：转速检测、高速接近开关、链轮齿速等检测、运动停止检测、正反转检测等，可替代epro PR9376转速传感器与飞利浦RMS700等转速监测系统联接。
汽 车：防抱死系统控制（ABS系统）、曲轴和凸轮速度／位置检测，可替代Honeywell GTI系统霍尔传感器。
四、技术指标
2 电源电压：+8V DC（6至14V DC供电下可工作）
2 工作频率：0-100KHz
2 允许空气间隙：≤2mm
2 输出极：集电极开路输出（OC门），用户根据所需输出脉冲幅值，将输出端经上接电阻接至相应正电压端。输出级灌电流≤30MA
2 输出电平：低电平≤0.35V，高电平由输出端上接电阻联接的正电源Ep电压决定。
2 外形尺寸：螺纹有M18×1.5和M16×1二种，长度与T-03相同
1.工作电压 +12V DC
2.空载电流 ≤10mA
3.负载能力 ≤20mA(VOL≤0.3V)
4.输出方式 开漏输出(OC输出)
5.工作温度 -5～65℃
三、外形
1.总长75;
2.外螺纹M16×1，螺纹有效长度为80mm。
四、输出插头定义
1．工作电源正，红色
2．工作电源地，黑色
3：信号1输出，兰色
4：信号2输出，白色
五、成套性
1．HAL-16霍尔转速传感器 1只
2．M16×1六角螺母 2只
3．使用说明书2 1份
4．合格证2 1份
