- 产品名称：电涡流传感器DF310880 / CWY-DO 810803-00-03-10-02
- 产品型号：电涡流传感器DF310880/CWY-DO 810
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：236
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商

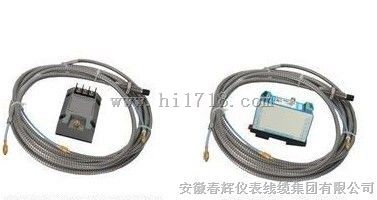

电涡流传感器DF310880/
CWY-DO 810803-00-03-10-02
广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。
1、非接触测量，永不磨损。
2、抗干扰能力强，高可靠性，长寿命。
3、工作温度：-25～+85℃，温漂0.05%/℃。
4、防护等级：IP68。
5、输出形式：三线制电压或电流输出。
6、频响：0～10kHz
幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；
相频特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
7、电压输出形式传感器供电电源：
（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；
（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；
（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流);
（4）+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。
8、纹波（测量间隙恒定时输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30uA。
9、负载能力：电压输出形式的传感器输出阻抗不大于51Ω，驱动信号电缆长度300m；4～20mA电流输出形式的传感器负载电阻不大于750Ω，带负载电阻时输出变化-1%。
10、测量参数：
探头直径 | 线性量程(mm) | 非线性误差 | 被测面(mm) |
φ5 | 1（可扩展到2） | ≤±1% | φ15 |
φ8 | 2（可扩展到4） | ≤±1% | φ25 |
φ11 | 4（可扩展到10） | ≤±1% | φ35 |
φ25 | 12（可扩展到20） | ≤±1.5% | φ50 |
φ50 | 25 | ≤±2% | φ100 |
11、外形尺寸
探头直径 | 可选壳体螺纹 | 壳体螺纹长度 | 探头部分长度 | |
不带铠装 | 铠装输出 | |||
φ5 | M10×1 | 75mm | 85mm | 5～8mm |
M16×1 | 50mm | 60mm | ||
φ8 | M10×1 | 75mm | 85mm | 11～13mm |
M12×1 | 50mm | 60mm | ||
M16×1 | 50mm | 60mm | ||
φ11 | M10×1 | 75mm | 85mm | 11～13mm |
M14×1.5 | 50mm | 60mm | ||
M16×1 | 50mm | 60mm | ||
φ25 | M14×1.5 | 75mm | 85mm | 35mm |
M16×1 | 50mm | 60mm | ||
M30×2 | 50mm | 60mm | ||
φ50 | M14×1.5 | 75mm | 85mm | 55mm |
M16×1 | 50mm | 60mm | ||
M30×2 | 50mm | 60mm | ||
