- 产品名称：SXY/SXY2/SXY2S/SXY4S液位监控仪表
- 产品型号：SXY/SXY2/SXY2S/SXY4S液位监控仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：566
- 企业类型：制造商

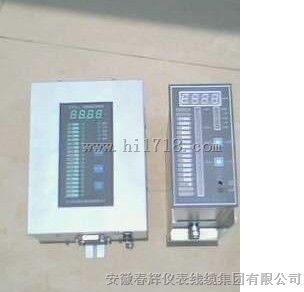

SXY/SXY2/SXY2S/SXY4S液位监控仪表
由于水和汽的导电性能差异极大，取样筒的作用是将水位变化通过电接点电阻的变化取信号，在液态时由于介质电阻率小，当电接点间加上一电压时流过的电流大；反之未浸入液面下的电接点流过的电流小，这两种状态下流过电流相差很大，可作为一种信号馈送到二次仪表，经CPU处理后，显示及控制输出，以达到显示液位及控制的目的。从而可实现远距离监控。
适用于锅炉汽包、高压加热器、低压加热器、除氧蒸发器、分离器、水箱等的液位测量和控制。还可用于各种石油化工系列非导电易燃易爆和腐蚀性介质的液位测量和控制。是我厂的产品，不得仿造。本产品还解决了普通电接点液位计的电接点结垢腐蚀泄漏需要更换备品的问题，以及水阻变化需要调解的问题，是一种给电厂、石油化工现场操作控制带来十分方便的产品。
二次表采用高输入阻抗的集成运放和DSP技术，是一种智能型仪表。显示部分采用模拟显示和数字显示两种方式同时进行。为了消除电接点沾上水滴有可能造成假水位对报警连锁动作的影响，采用报警逻辑控制判断功能，有效防止假水位报警
技术参数
1、仪表电源电压：AC220V±1 5%
2、仪表工作环境温度：-10℃～+50℃
3、仪表工作相对湿度：≤85%
4、整机功耗：≤3W
5、适用液体水阻范围：0—200KΩ配合标尺刻
度显示即时液位值。
6、继电器输出触点容量：220V×3A
7、输出：4—20mA(可选)
8、仪表盘安装开孔尺寸： (76+1 mm)×
(152+1）
9、仪表外形尺寸：80×160×250mm(宽×
高×深)
1 0、仪表重量：1 kg
品种规格特点
★具有模糊识别功能，在个别电结点故障状态下仍能正常显示液位值。
★具有报警临界区稳态识别功能，有效防止联锁设备的频繁启停。
★不受水阻变化的影响，减去调节水阻的麻烦测量压力
配套系列测量筒和M16×1.5×87、M16×1.5×95、M16×1.5×115电极（进口材料），用户就得到满意的全套水位测量装置。
注：测量筒电极安装的斜插是根据用户要求而定，以排污管为准，向上或向下, 斜插优点：当水和汽到极点时，不易挂水，易蒸发和下滑，对仪表防假水位显示有显著效果。
电极内压≤250Kgf/cm2 温度≤600℃。
电极直流供电现改为交流15V供电，防止电极的老化，提高了电极使用寿命。
仪表常见故障分析
故障现象 | 故障原因 | 排除方法 |
仪表无显示 | 无交流电源输入 仪表内无电源输出 | 检查交流电源（220V）输入和仪表内保险丝。 检查仪表内电源变压器有无交流输出； 检查集成稳压电路W7805（+5V）、W7812（+12V）有无输出 |
显示出现假液位 | 取样筒电接点脏、坏 对应的输入电路损坏 CPU 芯片损坏 | 卸下擦洗或更换电接点。 更换相应电路的元器件。 更换芯片。 |
数显不准（缺笔 段） | 显示驱动电路坏 数码管损坏 CPU 芯片损坏 | 更换驱动电路。 更换数码管。 更换芯片。 |
LED 模拟光柱 不亮 | 显示驱动电路坏 LED 光柱损坏 CPU 芯片损坏 | 更换驱动电路 更换LED光柱。 更换芯片。 |
无报警输出 | 报警驱动器坏 报警继电器坏 CPU 芯片损坏 | 更换驱动器。 更换报警继电器。 更换报警继电器。 |
订货须知
1． 订货前请用户详细阅读说明书或产品简介。
2． 提供测点分布（指表二范围之外的）。
3． 指明报警、保护输出位置（特别设定）。
4． 明确仪表（取样筒）工作压力，上下连通管中心距离尺寸，引出法兰规格。
5． 本仪表可带4~20mA，1~5V，0~10mA直流信号输出，用户需要请在订货时注明。
6．仪表电源供电电压为AC110V或AC380V时请说明。
7. 如本仪表安装在现场可提供现场仪表安装箱及取样筒防护罩，用户需要请在订货时注明。
