- 产品名称：四通道振动监控仪HZD-L/W-4
- 产品型号：四通道振动监控仪HZD-L/W-4
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：418

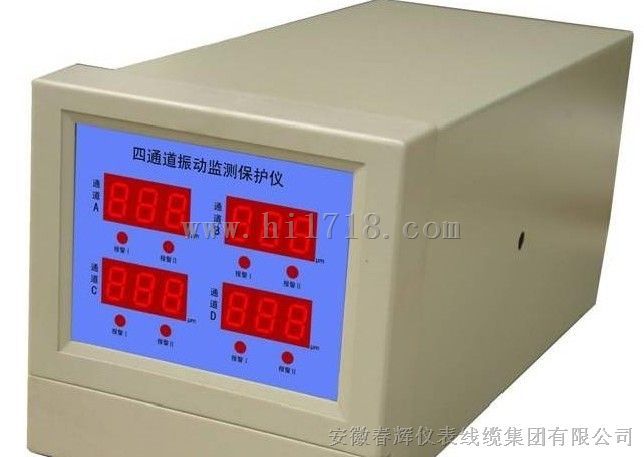

HZD-L/W-4四通道振动监控仪
1、简介
是精密智能测控仪表,广泛应用于电力、石油、化工等部门。通过磁电式速度传感器，可对汽轮机、风机等旋转机械轴承振动峰-峰值或振动速度进行连续监视和测量。有与测量值成正比例的电流输出，可与DCS、PLC系统，无纸记录仪直接连接。当振动幅值超，能自动提供报警继电器开关量接点输出。
2、技术参数
3.1 HZD-L/W-4四通道振动监控仪
3.1.1 信号输入：振动速度传感器
3.1.2 测量范围：烈度 0～20.0mm/s、 ：满量程的±1.0% （25℃时）；
3.1.3 显示方式：三位LED数码管显示，分辨率1
3.1.4 频率范围： 烈度表10～300Hz；
3.1.5 电流输出：有源DC4～20mA；准确度：满量程：±1.0% （25℃时）；负载：500Ω；
3.1.6报警设定：满量程范围内任意设定；
3.1.7报警输出：继电器开关量输出，常开接点，容量阻性负载AC250V/2A,DC28V/2A；
3.1.8 工作环境: 温度：0～50℃；储存温度-20～60℃ 相对湿度：20～90%(非冷凝)。
3.1.9工作电源：AC220VAC±10% 50Hz±5% 功耗≤10W
功能说明（智能型）：
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动烈度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：XT-1振动速度传感器，灵敏度：20mV/mm/S±1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:±0.5％
3. 测量范围：0～500μm（峰—峰值）
0～50mm/s（真有效值）
4. 电流输出：4～20mA或0～10mA,负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×160（高）×320（深）mm
10. 开孔尺寸：152+1（宽）×152+1（高）mm
量程选择A□□：
0 1—— 0～10.0mm/S；
0 2—— 0～20.0mm/S；
0 3—— 0～50.0mm/S
电流输出B□□：
0 1—— 4～20mA；
0 2—— 0～10mA
传感器选择C□□（振动速度传感器）：
0 1—— 振动速度传感器报警延迟D□□：
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒
