- 产品名称：SZCB-01-A1-B1-C2磁阻式转速传感器
- 产品型号：SZCB-01-A1-B1-C2磁阻式转速传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：495
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
详细说明

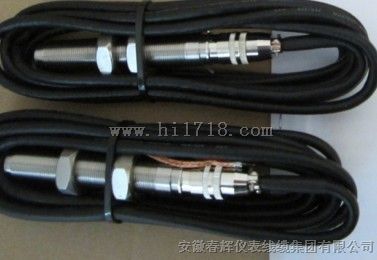

磁阻式转速传感器
型号：SZCB-01-A1-B1-C2
磁阻式传感器SZCB-01-A1-B1-C2采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。齿轮材料：应采用导磁率强的金属材料
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上
齿轮模数：2～4
齿宽：大于5mm
主要参数
◆ 使用温度：－30 ～＋120℃
◆ 抗 振 动： 20g
技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1
(可根据用户定制)
使用注意事项
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
(可根据用户定制)
型号：SZCB-01-A1-B1-C2
