- 产品名称：SWP-TC-C803,SWP-TC-C403,SWP-TC-C903数显仪表
- 产品型号：SWP-TC-C803,SWP-TC-C403,SWP-TC-C903数显仪表
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：420
- 品牌/商标：本厂部-安徽春辉15855093488
- 企业类型：制造商

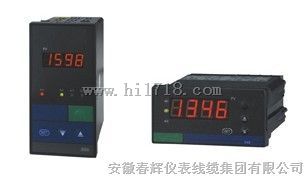

SWP-TC-C803 , SWP-TC-C403, SWP-TC-C903数显仪表
智能计数表适用各种计数脉冲、长度测量和控制。
一、 主要特点
1、高亮度LED数字显示测量值
2、支持多机网络通讯，通讯协议可任意自由设定
3、独特的全开放式用户自设定界面
输出方式设定
报警方式设定
4、设定参数断电保留及参数密码锁定
5、设定计数目标值
6、交直流开关电源供电方式
二、SWP-TC系列计数仪表接线图
型号 SWP-TC-C803系列 仪表外形
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
型号 SWP-TC-C803系列
仪表外形
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
型号 SWP-TC-C403系列 接 线 图
仪表外形
仪表尺寸:48×96×140mm
开孔尺寸:45×92mm
仪表外形
仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
型号 SWP-TC-C903系列 接 线 图
仪表外形
仪表尺寸:72×72×112mm
开孔尺寸:68×68mm
三、SWP-TC系列计数仪表型谱表
型 号 代 码 说 明
SWP-TC- □ □ □□ □ □ □ □ □ □ □ SWP系列计数表
外型特征 C
S
横式仪表
竖式仪表
外形尺寸 4
8
9
96×48mm，48×96mm
160×80mm，80×160mm
96×96mm
控制作用 01
03
测量显示
三位控制
通讯方式 0
2
4
8
无通讯
通讯协议为 RS-232
通讯协议为 RS-422
通讯协议为 RS-485
输出方式 0
1
2
3
4
5
6
7
无控制输出
继电器触点
电流 4～20mA
电流 0～10mA
电压 1～5V
电压 0～5V
SCR-过零触发脉冲
SSR-固态继电器
输入类型 □ A：集电极开路信号输入（OC门）
B：射级开路信号输入（OE门）
C：电平信号输入
D：开关量输入/触点信号（无源）
E：电流型信号输入
报警方式 N
H
L
无报警（可省略）
AL1上限报警
AL1下限报警
第二报警方式 N
H
L
无报警（可省略）
AL1上限报警
AL1下限报警
显示方式及馈电输出 N
0.8
P
0.56 英寸 LED显示（可省略）
0.8 英寸 LED显示
DC 24V馈电输出
供电方式 W
T
DC24V供电
AC90～260V供电（开关电源）
AC220V供电
