- 产品名称：3300XL探头,L延伸电缆,前置器,3300XL11mm电涡流传感器
- 产品型号：3300XL探头,L延伸电缆,前置器,3300XL11mm电涡流传感器
- 所属类别：传感器 > 智能传感器
- 发布时间：2014-06-06
- 已获点击：513

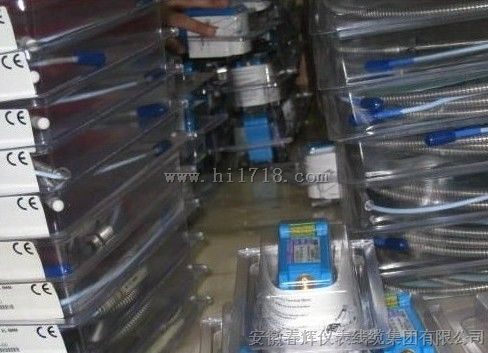

3300XL探头,L延伸电缆,前置器,
3300XL11mm电涡流传感器 3300XL25mm电涡流传感器
3300XL8mm电涡流传感器
系统输出正比于探头端部与被测导体表面之间的电压信号。它既能进行静态(位移)测量，又能进行动态(振动)测量。主要用于油膜轴承机械的振动和位移测量以及键相位和转速测量。
．3300XL8mm探头
用耐高温的塑料(PPS)注塑在端部里的线圈构成的头部以及不锈钢壳体和探头电缆组成。
有标准探头、反装探头和无螺纹探头。探头电缆又分为标准电缆和铠装电缆
作用：用于采集振动位移信号。
2. 3300XL8mm延伸电缆
有标准电缆和铠装电缆两种。
*标准延伸电缆：两端带有防腐蚀的CICKLC?镀金铜接头，材料为75Ω，三维轴向FEP绝缘材料制作。
*铠装延伸电缆：带有弹性的不锈钢铠甲以及FEP保护层。
作用：传输探头的原始信号；缩短探头尾部电缆的长度；便于安装。
3.3300XL8mm前置器
*抗干扰能力强，改进的RFI/EMI达到欧洲电磁兼容标准
*电源：
无安全栅时:-17.5~-26Vdc
有安全栅时:-23~-26Vdc
电流：12mA
*输出:电压或电流信号
*有输出短路保护
*安装方式：导轨和面板安装
作用：接收3300XL8mm；3300系列、 5mm的电涡流探头和延伸电缆的信号，并输出相应的处理过的电压电流信号。
技术规格
*线性范围：2mm(80mi/s)。线性范围从距测把面约0.25mm(10mi/s)处开始，从0.25至2.3mm(10~90mi/s)(约-1~-17Vdc)
*推荐的间隙设定值：1.27mm
*推荐的靶面尺寸:直径15.2mm
轴直径76.2mm
*递增的灵敏度:(ISF)
标准的5m系统：在从0℃到45℃，8.0mi/s线性范围内，以0.25mm(10mi/s)的增量测量时，包括互换性，误差在内为7.87V/mm(200mV)/ mi/s±5%
*频率响应：0~10KHZ，典型值+0~-3Db，305m现场连线
*环境限制：
标准探头温度范围(使用和存储温度)：-51℃~+177℃；
大温度范围探头，对于探头端部：-51℃~+177℃；
对于探头电缆和接头：-51℃~+260℃；
标准延伸电缆使用和存储温度：-51℃~+177℃；
大范围电缆温度：-51℃~+260℃；
前置器温度范围：使用温度：-35℃~+85℃；
存储温度：-35℃~+100℃
订货信息
1. 标准安装
部件型号及类别
部件型号及类别
安装规格
标准(非铠装)
铠装
英制或公制螺纹
330101/330191(ETR)
330102/330192(ETR)
英制：3/8-24UNF-2A
330103/330193(ETR)
330104/330194(ETR)
公制：M10*1
注：*ETR为探头的引线，接头和延伸电缆使用温度为-35℃~+26℃。
*选用标准或铠装，一般温度或大温度范围的探头，依使用和安装环境而定，如有害气体、油浸、高温及易磨损的地方应选用耐高温及铠装探头。
*在中国境内一般选用公制螺纹，便于安装。
部件号-AXXX-BXX-CXX-DXX-EXX
选项描述
A:无螺纹长度选项(略)
B:壳体总长度选项(略)
C:总长度选项(略)
D:接头和电缆类型选项(略)
E:批准机构选项
2．反安装
部件型号及类别
安装规格
标准探头(非铠装)
英制或公制螺纹
330105-02-12- / 330195-02-12-
英制：3/8-24UNF-2A
330106-05-30- / 330196-05-30-
公制：M10*1
部件号330105-02-12- CXX-DXX-EXX，3/8-24UNF螺纹
330106-05-30- CXX-DXX-EXX，M10*1螺纹
选项描述
C:总长度选项
D:接头选项
E:批准机构选项
3．无螺纹壳体探头
部件型号及类别
安装规格
无螺纹壳体(非铠装)
无螺纹铠装()
330140
330141
部件号-AXX-BXX- CXX-DXX
选项描述
A:壳体总长度选项(略)
B:总长度选项(略)
C:接头和电缆类型选项(略)
E:批准机构选项
4.3300XL前置器
330180-AXX-BXX
选项描述
A:总长度和安装选项(略)
B:批准机构选项(略)
5.3300XL延伸电缆
330130-AXXX-BXX-CXX
注：确保延伸电缆长度与探头长度之和等于前置器总长度。
选项描述
A:电缆长度选项(略)
B:接头保护器和电缆选项(略)
C:批准机构选项(略)
