- 产品名称：正反转测速传感器,磁电式转速传感器,霍尔速度传感器
- 产品型号：正反转测速传感器,磁电式转速传感器,霍尔速度传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：513
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
详细说明

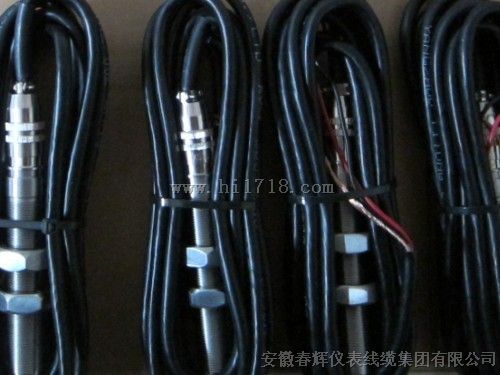

正反转测速传感器, 磁电式转速传感器, 霍尔速度传感器
正反转测速传感器是专为工程车辆变速箱齿轮测速、判向而开发的双路速度传感器。
其内部装有两个霍尔芯片，并配有放大整形线路，可以输出A、B两路有相位差的脉冲方波信号，在检测齿轮转速的同时，可以辨别齿轮运动的方向。2、产品特点： 非接触测量、宽频响（0-20KHz ）、使用温度范围宽、具有判向功能、可靠性高
3、安装示意图：
工作电压 | DC12～24V | 响应频率 | 0HZ ～ 20KHZ |
输出信号 | 输出两路方波信号，高电平:近似电源电压；低电平:< 0.3V | 使用温度 | -40～ |
消耗电流 | ≤40mA | 输出方式 | PNP输出 |
触发形式 | 钢铁磁性齿轮触发 | 判向功能 | A、B双路信号有相位差，可判相 |
分辨模数 | 齿间距 | 适用湿度 | ≤95%RH |
作用距离 | ≥1～3 | 保护方式 | 极性和输出短路保护 |
防护等级 | IP67 | 外壳材料 | 不锈钢 |
磁电式转速传感器
1 输出波形：近似正弦波（≥50r/min时）2 输出信号幅值： 50r/min时≥300ｍｖ（传感器铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm被 测齿轮模数 m = 2 齿轮 Z = 60 材料 电工钢）3 测量范围：50～5000Hz 4 使用时间：连续使用 5 工作环境：温度 -30～+80℃ 6 输出形式：两线制 7 外形尺寸：M16×1，M18×1或定制 霍尔转速传感器采用霍尔效应，当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用 1 工作电压：DC5～24V 2 测量范围：0～20KHz3 测速齿轮形式：模数2 ～ 4（渐开线齿轮）4 输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，输出电流20mA5 工作温度：-30 ～+80℃6 螺纹规格：M16×1，M18×1或定制7 安装间隙：1～3
