- 产品名称：磁电转速传感器SZMB-9-60 ，SZMB-9-B，SZMB-5-B
- 产品型号：磁电转速传感器SZMB-9-60 ，SZMB-9-B，SZMB-5-B
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：477
- 品牌/商标：本厂部-安徽春辉13965987877
- 企业类型：制造商
详细说明

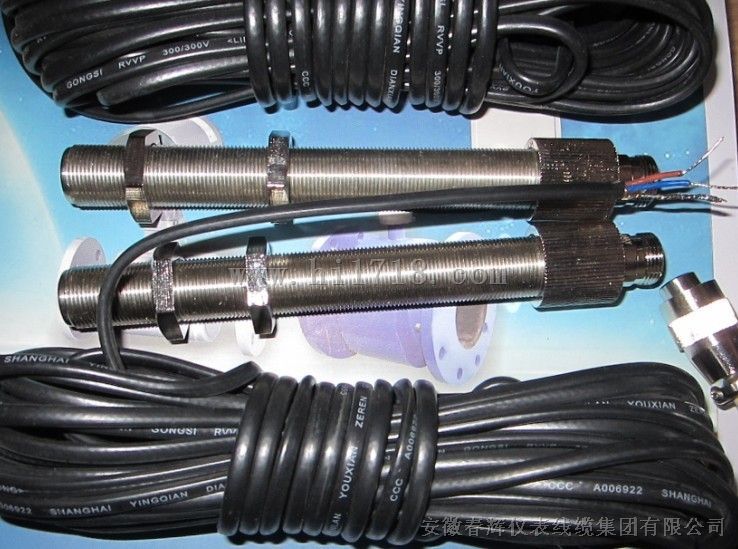

磁电转速传感器SZMB-9-60 ，SZMB-9-B，SZMB-5-B
将转角位移转换成电信号供计数器计数。具有体积小，结实可靠，寿命长，不需电源和润滑油等优点,非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。
输出波形：近似为正弦波（≥50r/min时）
输出信号幅值：50r/min时≥300mV
传感器铁蕊和被测齿轮齿顶间隙δ=0.5mm
被测齿论模数m≧2，齿数Z=60 材料电工钢信号
幅值大小，与转速成正比，与铁蕊和齿轮顶间隙的大小成反比
测量范围：50～5000Hz
使用时间：连续使用
环境温度：-20～+60℃
输出形式：X12K4P四蕊插头
外形尺寸：φ16×（L+32）
输出波形：近似为正弦波（≥50r/min时）
输出信号幅值：50r/min时≥300mV
传感器铁蕊和被测齿轮齿顶间隙δ=
被测齿轮模数m=2，齿数Z=60
材料电工钢信号
幅值大小，与转速成正比，与铁蕊和齿轮顶间隙的大小成反比
测量范围：50～5000Hz
使用时间：连续使用
环境温度：-20 ～ +60℃
输出形式：X12K4P四蕊插头
外形尺寸：φ16×（L+32）
重 量：285g
防爆标志：ibⅡBT4
关联设备型号：LB865
传输线长度：10m
原理
传感器由铁芯、磁钢、感应线圈成。妆铁芯端面近处有转动的导磁齿轮（带槽的轴或圆盘等）时，由于磁路中磁阻的变化，在感应线圈内产生感应电动势，输出近似正弦波电信号，经齐纳安全栅（防爆元件），供计数器计数。
