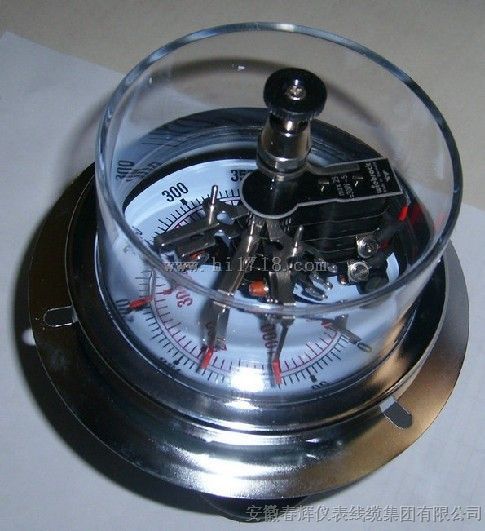

- 产品名称：YX、YXC、YXN电接点压力表（安徽春辉集团）
- 产品型号：YX、YXC、YXN电接点压力表（安徽春辉集团）
- 所属类别：工业自动化仪表 > 压力检测仪表
- 发布时间：2014-06-06
- 已获点击：724
- 品牌/商标：本厂部-安徽春辉15855093488
- 企业类型：制造商
详细说明
电接点压力表
1、概述
该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点； YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。2、规格示意
3、额定负载参考值| 电 压 V | 电阻性负载电流A | 电感性负载电流A | |
| AC | DC | ||
| 380 | 0.08 | 0.045 | |
| 220 | 0-135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.13 |
| 50 | 0.5 | 0.4 | 0.2 |
| ＜40 | ≤1 | ||
| 产 品 型 号 | YXC-100 YXN-100 | YXC-150 YXN-150 |
| 公 称 直 径 | Ф100 | Ф150 |
| 接 头 螺 纹 | M20x1.5 | |
| 精 确 度 等 级 | 1.0 1.5 | |
| 测 量 范 围 | -0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460 | |
| 使用环境条件 | 温度-40-70℃ 相对湿度≤85％ | |
| 耐 振 等 级 | YXC系列V.H.3 YXN系列V.H.4 | |
| 电接点装置的技术参数 | 工作电压：DC220V AC380V | |
| 触点功率：30VA(阻性负载) | ||
| 控制方式：可调节上、下限缓行磁助接点开关 | ||
5、电接点压力表电气原理图
6、外形尺寸
