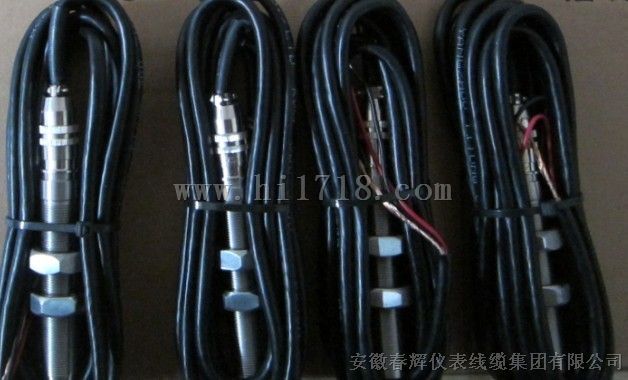

- 产品名称：QBJ-CS-1测速传感器
- 产品型号：转速传感器QBJ-CS-1
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：222
- 品牌/商标：13965987877
详细说明
转速传感器 型号：QBJ-CS-1
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数：
QBJ-CS-1转速传感器的技术参数
1．直流电阻： 150Ω～200Ω
2．测速齿轮： 模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗 振 动： 20g
技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1(可根据用户要求定制)
使用注意事项 ：
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值
