- 产品名称：3300XL-8mm传感器
- 产品型号：3300XL-8mm传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：293
- 品牌/商标：3300XL-8mm传感器
- 企业类型：制造商
广泛应用于电力、机械、化工、机械等行业，对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态进行非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。
1．3300XL8mm探头；2. 3300XL8mm延伸电缆；3.3300XL8mm前置器。
系统输出正比于探头端部与被测导体表面之间的电压信号。它既能进行静态(位移)测量，又能进行动态(振动)测量。主要用于油膜轴承机械的振动和位移测量以及键相位和转速测量。
*所有的3300XL8mm电涡流传感器系统都100%符合美国石油协会(API)为这类传感器制定的670标准(第四版)。
*探头延伸电缆和前置器具有完全互换性，不需要单独匹配组件或工作台校准。
*对于8mm探头的被测轴直径为50mm。
1．3300XL8mm探头
用耐高温的塑料(PPS)注塑在端部里的线圈构成的头部以及不锈钢壳体和探头电缆组成。
有标准探头、反装探头和无螺纹探头。探头电缆又分为标准电缆和铠装电缆
作用：用于采集振动位移信号。
2. 3300XL8mm延伸电缆
有标准电缆和铠装电缆两种。
*标准延伸电缆：两端带有防腐蚀的CICKLC?镀金铜接头，材料为75Ω，三维轴向FEP绝缘材料制作。
*铠装延伸电缆：带有弹性的不锈钢铠甲以及FEP保护层。
作用：传输探头的原始信号；缩短探头尾部电缆的长度；便于安装。

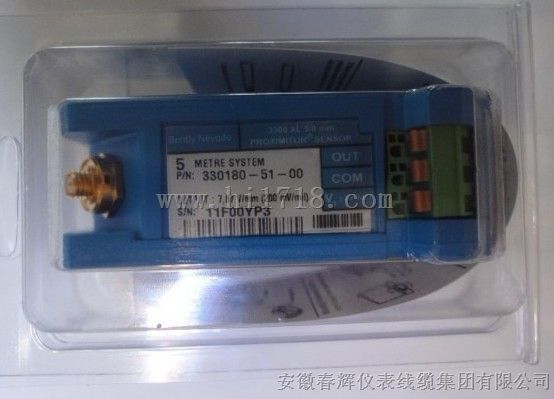

3.3300XL8mm前置器
*抗干扰能力强，改进的RFI/EMI达到欧洲电磁兼容标准
*电源：
无安全栅时:-17.5~-26Vdc
有安全栅时:-23~-26Vdc
电流：12mA
*输出:电压或电流信号
*有输出短路保护
*安装方式：导轨和面板安装
作用：接收3300XL8mm；3300系列、 5mm的电涡流探头和延伸电缆的信号，并输出相应的处理过的电压电流信号。
技术规格
*线性范围：2mm(80mi/s)。线性范围从距测把面约0.25mm(10mi/s)处开始，从0.25至2.3mm(10~90mi/s)(约-1~-17Vdc)
*推荐的间隙设定值：1.27mm
*推荐的靶面尺寸:直径15.2mm
轴直径76.2mm
*递增的灵敏度:(ISF)
标准的5m系统：在从0℃到45℃，8.0mi/s线性范围内，以0.25mm(10mi/s)的增量测量时，包括互换性，误差在内为7.87V/mm(200mV)/ mi/s±5%
*频率响应：0~10KHZ，典型值+0~-3Db，305m现场连线
*环境限制：
标准探头温度范围(使用和存储温度)：-51℃~+177℃；
大温度范围探头，对于探头端部：-51℃~+177℃；
对于探头电缆和接头：-51℃~+260℃；
标准延伸电缆使用和存储温度：-51℃~+177℃；
大范围电缆温度：-51℃~+260℃；
前置器温度范围：使用温度：-35℃~+85℃；
存储温度：-35℃~+100℃
订货信息
1. 标准安装
部件型号及类别
部件型号及类别
安装规格
标准(非铠装)
铠装
英制或公制螺纹
330101/330191(ETR)
330102/330192(ETR)
英制：3/8-24UNF-2A
330103/330193(ETR)
330104/330194(ETR)
公制：M10*1
