- 产品名称：TM201/MT202轴位移、振动变送保护表
- 产品型号：TM201/MT202轴位移、振动变送保护表
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：501
- 品牌/商标：TM201/MT202轴位移、振动变送保护表
详细说明

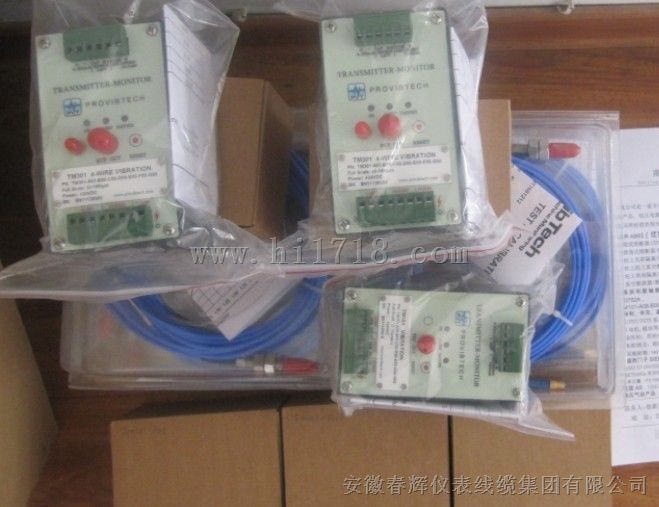

TM201/MT202轴位移、振动变送保护表，广泛应用于电力、机械、化工、机械等行业，对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态进行非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。
TM201 轴振动变送保护表
TM201-A00-B00-C00-D00-E00-G00
TM201-A00-B01-C00-D00-E00-G00
TM201-A01-B00-C00-D00-E00-G00
TM201-A01-B01-C00-D00-E00-G00
TM201-A02-B00-C00-D00-E00-G00
TM201-A02-B01-C00-D00-E00-G00
TM201-A06-B00-C00-D00-E00-G00
TM201-A06-B01-C00-D00-E00-G00
TM201-A07-B00-C00-D00-E00-G00
TM201-A07-B01-C00-D00-E00-G00
TM201-A08-B00-C00-D00-E00-G00
TM201-A08-B01-C00-D00-E00-G00
故障监测
★ 监测旋转机械转子的径向振动，可测量轴振动，摆度，偏心等。
测量参量
★ 径向振动（位移）的峰峰值。机组类型
★ 各种滑动轴承的旋转机械。如汽轮机、风机、压缩机、电机、泵等。
★ 适合于老机组改造。
安装要求
★ 对于已有涡流探头系统的机组，只需将连线接上，设置报警点即可。
★ 新项目，要求与主机厂、设计院协作，或与派利斯公司联系。
电气指标：
外接电源：
22－30VDC ，100mA，上位机供 电或使
用TM900。
90~ 220VAC供电，40~ 60Hz，50mA 。
频响：(±3dB)：
标准选项：2.0－5.0KHz；
低频选项：0.5－100Hz。
外接涡流传感器（Sensor）：
接口端子：
“A/P”：-24V电源（-VT或P OWER）；
“B/S ”：信号（SIG 或OUT ）；
“COM”：公共端（COM或GND ）。
灵敏度：同所接涡流传感器。
缓冲输出（Buf Out）：
原始信号的输出。
输出灵敏度：同所接涡流传感器；
电压输出范围：2－18V（非校验）；
输出阻抗：小于500Ω。
传输距离：300米。
线性范围（以8mm探头为例）：
量程：2.00mm ；
范围： 0.25mm-2.25mm 处。
总振动输出（4－20mA）：
4－20mA，有源，可以驱动高达 750
Ω的负载；
1－5V，有源，输出阻抗 250Ω。
误差：
线性误差：< 1％ FS（二乘法，
25
o
C）；
温度系数：< 0.1% FS /
o
C；
报警点设置（Normal/Set）：
范围：0－100％满量程；
度：±0.1％。
报警增益:>60dB
继电器（Alert/Danger）：
密封：环氧树脂；
节点容量：2A/220VAC 或2A/24 VDC；
电阻性负载；
节点类型：单刀双掷，SPDT；
输出隔离：1000VDC。
报警延迟:3秒
运行状态光电管LED 指示：
绿灯：系统自检通过，仪表工作正
常；
黄灯：报警指示；
红灯：联锁指示。
报警复位/报警旁路（RESET）：
监测表内置报警复位键；
遥控报警复位/报警旁路端子
TM201 轴振动变送保护表
TM201-A00-B00-C00-D00-E00-G00
TM201-A00-B01-C00-D00-E00-G00
TM201-A01-B00-C00-D00-E00-G00
TM201-A01-B01-C00-D00-E00-G00
TM201-A02-B00-C00-D00-E00-G00
TM201-A02-B01-C00-D00-E00-G00
TM201-A06-B00-C00-D00-E00-G00
TM201-A06-B01-C00-D00-E00-G00
TM201-A07-B00-C00-D00-E00-G00
TM201-A07-B01-C00-D00-E00-G00
TM201-A08-B00-C00-D00-E00-G00
TM201-A08-B01-C00-D00-E00-G00
故障监测
★ 监测旋转机械转子的径向振动，可测量轴振动，摆度，偏心等。
测量参量
★ 径向振动（位移）的峰峰值。机组类型
★ 各种滑动轴承的旋转机械。如汽轮机、风机、压缩机、电机、泵等。
★ 适合于老机组改造。
安装要求
★ 对于已有涡流探头系统的机组，只需将连线接上，设置报警点即可。
★ 新项目，要求与主机厂、设计院协作，或与派利斯公司联系。
电气指标：
外接电源：
22－30VDC ，100mA，上位机供 电或使
用TM900。
90~ 220VAC供电，40~ 60Hz，50mA 。
频响：(±3dB)：
标准选项：2.0－5.0KHz；
低频选项：0.5－100Hz。
外接涡流传感器（Sensor）：
接口端子：
“A/P”：-24V电源（-VT或P OWER）；
“B/S ”：信号（SIG 或OUT ）；
“COM”：公共端（COM或GND ）。
灵敏度：同所接涡流传感器。
缓冲输出（Buf Out）：
原始信号的输出。
输出灵敏度：同所接涡流传感器；
电压输出范围：2－18V（非校验）；
输出阻抗：小于500Ω。
传输距离：300米。
线性范围（以8mm探头为例）：
量程：2.00mm ；
范围： 0.25mm-2.25mm 处。
总振动输出（4－20mA）：
4－20mA，有源，可以驱动高达 750
Ω的负载；
1－5V，有源，输出阻抗 250Ω。
误差：
线性误差：< 1％ FS（二乘法，
25
o
C）；
温度系数：< 0.1% FS /
o
C；
报警点设置（Normal/Set）：
范围：0－100％满量程；
度：±0.1％。
报警增益:>60dB
继电器（Alert/Danger）：
密封：环氧树脂；
节点容量：2A/220VAC 或2A/24 VDC；
电阻性负载；
节点类型：单刀双掷，SPDT；
输出隔离：1000VDC。
报警延迟:3秒
运行状态光电管LED 指示：
绿灯：系统自检通过，仪表工作正
常；
黄灯：报警指示；
红灯：联锁指示。
报警复位/报警旁路（RESET）：
监测表内置报警复位键；
遥控报警复位/报警旁路端子
