- 产品名称：WT-DO-A2-B2-C2-D2电涡流位移传感器
- 产品型号：WT-DO-A2-B2-C2-D2电涡流位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：354
- 品牌/商标：本厂部13965987877

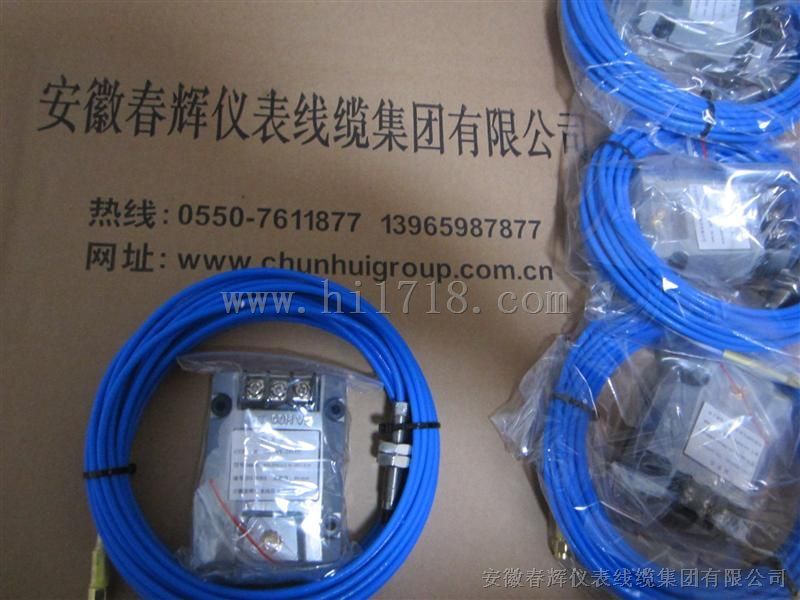

WT-DO-A2-B2-C2-D2电涡流位移传感器
能测量被测体（必须是金属导体）与探头端面的相对位置。由于电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。
系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。
技术指标
探头直径（mm） | Ф8 | Ф11 | Ф25 |
线性范围（mm） | 2 | 4 | 10 |
灵敏度（V/ mm） | 8.0 | 4.0 | 0.8 |
使用温度（℃） | 探头延伸电缆-30～+150 前置器-20～+65 | ||
线性误差（%） | <1 | <1 | <1.5 |
温度漂移（%） | <3 | <3 | <5 |
频率响应（KHz） | 0～10 | ||
被测面直径（mm） | 16 | 25 | 50 |
电源（VDC） | -23 ～ -26 | ||
输出电压（VDC） | 约-22 | ||
耗电量（mA） | <15 | ||
螺纹规格（mm） | M10×1 | M14×1.5 | M30×2 |
传感器与仪表的连接
系统连接包括将传感器探头、延伸电缆、前置器以及监测仪表之间的电气连接，以组成能投入工作的测量系统。探头、延伸电缆、前置器之间是通过将其标准的高频接头连接；前置器与监测仪表之间用三芯屏蔽电缆连接。屏蔽电缆的屏蔽层需在接监测仪表一端单点接信号地。
※ 前置器到监测仪表之间最长距离不得超过300m，否则信号衰减将会过大。
※ 前置器接线错误
前置器的安装：
不会损坏前置器，但肯定会造成系统工作不正常
检测面的选择：
探头线圈产生的磁场范围是一定的，在被测体表面形成的涡流场也是一定的。当被测面为平面时，以正对探头中心线的点为中心，被测面直径应当大于探头头部直径1.5倍以上；当被测体为圆轴而且探头中心线与轴中心线正交时，一般要求被测轴直径为探头头部直径的3倍以上。否则，灵敏度就会下降。
探头的安装间隙：
探头需通过支架固定在机组上，支架由用户自行设计，设计的支架应有足够的刚性，以防振动变形，探头在支架上安装要牢固，不允许在运转时有松动。
现场安装时，探头与被检测金属面的安装间隙，应根据产品线性单上的规定的安装间隙来安装。在被测轴的轴向位移机械零位确定好后，检验后的监控仪在安装时应尽量通过调整安装间隙使其指示零位。探头安装时，切勿强扭探头上的涡流线圈，高频电缆不能随意扭折，高频插头不要随意拆装，以免造成损坏。
高频电缆的安装：
前置器至探头间的电缆为高频电缆，此电缆的总长为9m或5m（用户订货时确定），电缆长度不准随意改变，否则会影响测量的准确度。安装后电缆位置要求固定，以免造成不必要的损坏；也可加金属软管保护
轴的径向振动测量
测量轴的径向振动时，每个测点应安装两个传感器探头，两个探头分安装在轴承两边的同一平面上相隔90°(±5°)。由于轴承盖一般是水平剖分的，因此通常将两个探头分别安装在垂直中心线每一侧 45°，定义为X探头(水平方向)和Y探头(垂直方向)。通常从原动机端看，X探头应该在垂直中心线的右侧，Y探头应该在垂直中心线的左侧。如图1-1所示。理论上，只要安装位置可行，两个探头可安装在轴承圆周的任何位置，保证其90°(±5°)的间隔，都能够准确测量轴的径向振动。
