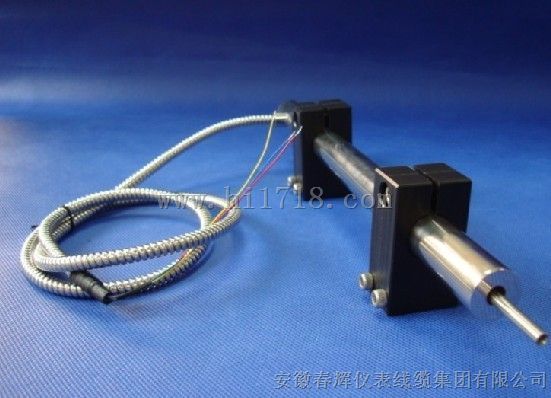

- 产品名称：LVDT差动线圈1000TD、2000TD、3000TD
- 产品型号：LVDT差动线圈1000TD、2000TD、3000TD
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：334
- 品牌/商标：本厂部13965987877
- 企业类型：制造商
TD1000，TD2000，TD3000，TD4000，TD5000，TD6000，TD7000，LVDT差动线圈
LVDT线性差动变压器主要适用于汽轮机主汽门油动机行程阀门开度，高压缸、中压缸、低压缸油动机行程的测量， 外壳为不锈钢，静态线性良好、结构简单、工作可靠、频带宽、灵敏度高、时间常数小。
该产品用于测量如位移、距离、伸长、移动、厚度、膨胀、液位、应变、压缩、重量等各种物理量。广泛应用于航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地震监测、高等院校及科研院所等领域即可以与仪表使用，也可单独使用。
技术参数：
1. 线性量程：± 10 ～± 800mm 内任何规格
2. ： 0.25%
3. 灵敏度： 2.8 ～ 230mV/V/mm
4. 初级激励电压： 1 ～ 20VAC
5. 激励频率：正弦波或方波 400HZ ～ 10KHZ
6. 环境温度： -50 ℃～ +280 ℃
7. 灵敏度漂移： 0.025%/ ℃
8. 负载阻抗： 20K Ω
型号 | 行 程 | φ D | I 尺寸 | ||
单 向 | 双 向 | ||||
（ mm ） | ±（ mm ） | ±（ mil ） | |||
400TD | 0-20 | 10 | 0.40 | Φ 6 | 120 |
500TD | 0-25 | 12.5 | 0.50 | Φ 6 | 140 |
700TD | 0-35 | 17.5 | 0.70 | Φ 6 | 160 |
1000TD | 0-50 | 25 | 1.00 | Φ 6 | 188 |
2000TD | 0-100 | 50 | 2.00 | Φ 6 | 272 |
3000TD | 0-150 | 75 | 3.00 | Φ 6 | 350 |
4000TD | 0-200 | 100 | 4.00 | Φ 6 | 400 |
5000TD | 0-250 | 125 | 5.00 | Φ 6 | 505 |
6000TD | 0-300 | 150 | 6.00 | Φ 6 | 600 |
7000TD | 0-350 | 175 | 7.00 | Φ 6 | 700 |
8000TD | 0-400 | 200 | 8.00 | Φ 6 | 750 |
10000TD | 0-500 | 250 | 10.00 | Φ 6 | 860 |
12000TD | 0-600 | 300 | 12.00 | Φ 6 | 980 |
