- 产品名称：LVDT-4000TD、TD5000、TD6000、TD7000
- 产品型号：LVDT-4000TD、TD5000、TD6000、TD7000
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：331
- 品牌/商标：本厂部13965987877
- 企业类型：制造商
LVDTTD1000 ,TD2000 ,TD3000 ,TD4000 ,TD5000 ,TD6000 ,TD7000LVDT
LVDT线性差动变压器式位移传感器主要适用于汽轮机主汽门油动机行程阀门开度，高压缸、中压缸、低压缸油动机行程的测量， 外壳为不锈钢，静态线性良好、结构简单、工作可靠、频带宽、灵敏度高、时间常数小。
产品特点：
- 直流单电源供电，内置高性能信号调节器，无待机消耗
- 外径20mm，或12mm，不锈钢304外壳
- 电子元器件全密封设计，防尘防水防油污、抗辐射，野外作业亦可
- 体积小，安装简单，无需调零
- 非接触式，无滑动触点，使用寿命长
三、性能参数：
供电电压 | 直流9V-28V 或直流5V 或交流 |
供电电流 | 电压输出型供电电流≤12mA |
二线4-20mA电流输出型供电电流4-20mA | |
位移量程 | 0-2.5mm至0-500mm 所有规格量程任选 |
输出信号 | 交流信号 |
RS485或HC485数字信号 | |
0.5-4.5VDC | |
0-5VDC或-5V至+5V | |
0-10VDC或-10V至+10V | |
4-20 mA(二线制,15V-28V DC供电电压) | |
输出噪声 | ＜15mV rms 或＜25 μArms |
线性误差 | ±0.15%、±0.25%、±0.5% 可选 |
重复误差 | ＜0.01% of FS |
使用温度 | -25℃-+85℃ |
温度系数 | ≤零点0.01%/℃ |
灵敏度≤0.025%/℃ | |
承受冲击力 | 150g/11ms |
承受加速度 | 20g |
径向运动敏感性 | 不敏感，可用于高速在线检测 ＜250m/s |
四、产品分类

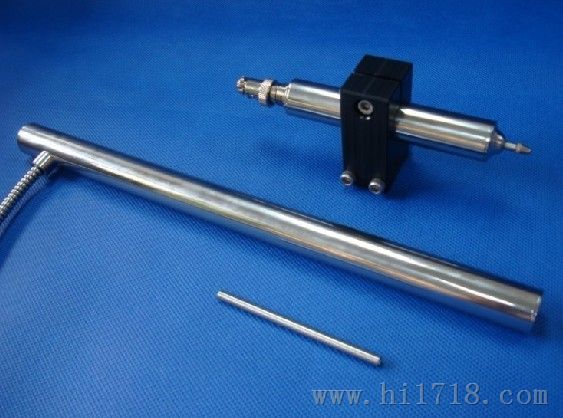

- 分体式
产品检测铁芯与传感器主体分开。传感器主体是中空的圆柱体，固定在某个地方，将铁芯与被测物体连接，铁芯在传感器主体中空的空间里来回穿梭，由此检测出被测物体移动的距离。
此方式的检测元件之间无接触，非接触式，没有任何摩擦，寿命长，频响高。常见应用领域有：
机械设备的距离移动，如冲床、轧机、柴油机、油缸（液压缸）、试验机、注塑机等机械零部件的移动检测。
- 回弹式、自复位式
将检测铁芯与传感器主体连接在一起，中间有弹簧连接，固定于某处，当被测物体接触到铁芯探头时，探头往里缩，铁芯在传感器中空部分非接触式移动，检测物体的变形量，当被测物体离开时，由于弹簧的作用，铁芯自动回弹复位。
此种传感器应用于被测物体不方便连接铁芯的时候，如阀门开度检测、试验机物体形变检测、辊缝间隙检测、仪器仪表中对物体的厚度、拉伸检测、工具定位、道桥工程检测等。
