BWR（WTYK）-04绕组式温度计

您现在所在的位置：首页> 产品展示

产品展示

详细说明

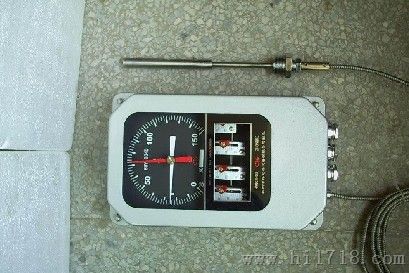

BWR（WTYK）-04型绕组式温度计

一.BWR（WTYK）-04系列绕组温控器采用附加温升原理，模拟测量变压器顶层油温与绕组对油的平均温升叠加后的温度，其工作原理是通过电流互感器取出与

负荷成正比的电流，经电源匹配器调整后，输入到嵌装在温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生附加温升。

二. 带有四组可在全量程范围内自由设定的大容量温控开关，分别用于冷却系统的启动、关闭和输出报警信号等。

BWR-04A型输出（30～800）Ω电阻信号； BWR-04型输出（4～20）mA电流信号，工作电源由二次仪表（数显仪）提供； BWR-04J型输出（4～20）mA电流信号，工作电源直接由表头提供。

三. 绕组温控器本体主要技术参数：

（1）正常工作条件：（-40～+55）℃；防护等级：IP55

（2）测量范围：（0～150）℃，线性刻度

（3）等级：2.0级

（4）接点动作误差：±4℃；切换差：（6±2）℃

（5）接点容量：AC220V、5A或DC27V、10A

（6）温包尺寸：Φ14×150；安装螺纹：M27×2 （7）

四.电源匹配器的选用及主要技术参数：根据变压器电流互感器CT二次额定电流Ip值可确定电源匹配器的型号
