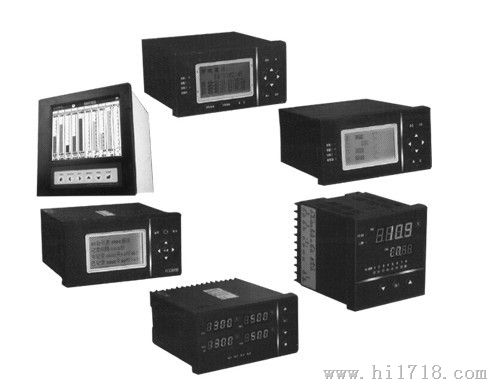

- 产品名称：XMF-II智能流量积算仪-智能显示仪-流量积算仪
- 产品型号：XMF-II智能流量积算仪-智能显示仪-流量积算仪
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：500
- 品牌/商标：XMF-II智能流量积算仪-智能显示仪-流量积算仪
- 企业类型：制造商
XMF-II智能流量积算仪-智能显示仪-流量积算仪可与各种标准、非标准节流装置和各种流量变送器(旋涡、涡轮、腰轮、椭圆齿轮、括板等容积流量计)以及各种形式的变送器配合使用。该仪表体积小、重量轻、功能多、高，可广泛应用电长、化工、轻纺等行业。
由89C52单片微处理器、A／D、D／A、及RS232或MOD巨M构成，可实时采样压力变送仪表(D口Z—，，或DDZ—川)及温度传感器的信号，计算蒸汽的温度及压力，由公式计算出瞬时流量并积算累计量，并将流量值经D／A转换成0—1OmA或4-20mA的电流信号供记录或调节用。温度信号直接由温度传感器输入(热电偶或热电阻)，可省去变送器。通过键盘可进行各种参数的设置及可切换显示各种不同的参数，并且通过MODEM或RS232可与计算机连接，实现对所有参数的实时监测
特点
1 仪表软件可对流量测量中的温度、压力、雷诺数工况变化影响进行在线的全参数补偿。
3 压力损失小：本仪表能在线补偿计算C和ε，消除上述限制，所以可以尽量加大孔径，降低压力损失。
4 流量测量范围度宽 ：宽范围型流量仪能在线计算流出系数C、流束膨胀系数ε，消除了流量大范围变化时C和ε的附加误差，并且可以自动切换差压变送器量程，因此可将流量测量范围度，扩展为1:10 以上。( 配套两台差压变送器可达1:100)
5 仪表还可扩展热量检测计量功能，用于供热系统的能源计量贸易结算。
6 仪表自身可配带16位字符微型针式打印机。
三 技术参数指标
1 基本误差： 脉冲、差压、压力、温度测量基本误差 ： ± 0.2 %
流量、热量测量、 模拟输出基本误差 ： ± 0.5 %
3 模拟输入信号：4-20mA 0-10mA 1-5V 0-5 VDC
4 脉冲输入信号：方波或矩形波；低电平 ≤1.5V, 高电平 ≥4.5V
5 工作环境：温度：0-45℃，相对湿度≤85% 贮存环境：-10 — + 50℃ ≤85%无腐蚀气体。
6 供电电源：220VAC ±10% 50Hz
7 外形尺寸：160x80x150 80x160x150 96x144x320 96x96x128 mm
开孔尺寸：150+ 1 x 75+ 1 75+ 1 x150+ 1 90+ 1 x 136+ 1 90+ 1 x90+ 1 mm
技术指标
输入信号：
模似量：差压输入：直流0—10mA、4 20mA；直流电压0—5V、1—5V
压力输入：直流0—10mA、4—20mA；直流电压0—5V、1—5V
温度输入：热电偶或热电阻输入；直流0—10mA、4～20mA；直流电压0—5V、
脉冲信号输入：频率1～10000HZ，电压≥100mV
输出信号：直流模拟电流信号0—?OmA、4～20mA或直流电压?—5V
显示方式：6为LED显示各种参数瞬时值，包括瞬时流量、瞬时压力、瞬时温度、瞬时热量,并可显示设置的参数值，8位LED显示流量积算值
供电电源：220V±10％，50HZ±4％
输入阻抗： ≥500Q(不包括I／V转换)
负载电阻： 0—10mA时为0～7．5KQ；4—20mA时为250
输出反映时间： ≤?秒
A／D转换：4位半BCD码
仪器功耗： ≤3W(包括MOEDM通讯电路)
通讯方式：RS232或MODEM拨号
使用环境：温度0—50~C，相对湿度≤85％RH，无腐蚀性气体
测量准确度：温度、压力、瞬时流量、累计流量积算误差≤±0．5~CD／A输出、瞬时热流量及累计热流量积算误差≤±7％
计算补偿范围：过热蒸汽P：0．1—25MPa；温度±：120—160℃
饱和蒸汽P：0．4—7．3MPa；0．3～2Mpa
液体F：0—1000t／h；P：2．Mpa左右；温度t：100—300℃
