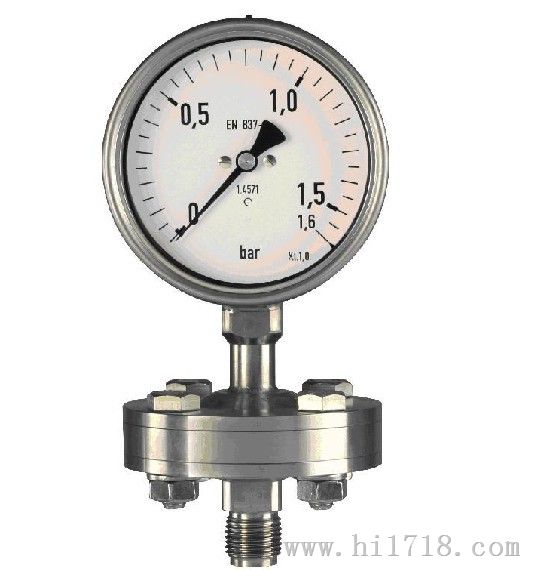

产品名称：隔膜（法兰式）式抗震压力表 YN100、150-MF
产品型号：隔膜（法兰式）式抗震压力表 YN100、150-MF
所属类别：工业自动化仪表 > 压力检测仪表
发布时间：2014-06-06
已获点击：854
品牌/商标：隔膜（法兰式）式抗震压力表YN100、150-MF
企业类型：制造商
新旧程度：全新

详细说明

一、用途：1、隔膜耐腐蚀压力表：适用于测量大粘度、易结晶、易凝固的液体及腐蚀性介质的正负压力。主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门测量流体介质的压力。 2、卫生型隔膜压力表：具有装拆快捷方便、易于清理、不易污染、清洁美观，安全可靠等优点，可广泛用于制药、食品、饮食、水处理等行业。3、远传式隔膜压力表：用于测量腐蚀性强且粘度较大及高温、易结晶介质的压力。选择耐低温的填充隔离液仪表可以用于低温场合使用，具有防冻性能。 二、技术参数：

名称	螺纹、法兰型	工字法兰型	角形法兰型	Y-M卫生型
表面直径 mm	Φ60；Φ100；Φ150
连接形式	螺纹，法兰连接	法兰连接		卡箍式；螺母式
等级	0.5；1.0；1.6；2.5
测量范围	-0.1～0～0.1～60MPa			0～0.4～40 MPa
壳体及接头材料	☆壳体：不锈钢； ☆接头：黄铜或不锈钢；
隔膜材料	1Cr18Ni9Ti, SUS304, SUS316L, 钽，哈氏合金等
使用温度℃	-40～+80 ℃ ；特殊使用温度可根据用户要求制造 -40～+500 ℃

介质温度

连接方式	直接连接	阻尼器	散热器	角型连接	硬管连接	软管连接
介质温度	≤80℃	≤150℃	≤300-500℃	≤150℃	≤300-500℃	≤500℃

密封液材料与选择标准

密封液	介质温度	密度（g/cm3）	体积膨胀系数	用途
高粘度硅油	-10℃～270℃	1.07	0.95×10-3	高温用
低粘度硅油	-30℃～250℃	0.94	1.08×10-3	一般用
甘油水溶液	-5℃～100℃	1.27	0.61×10-3	食品用
植物油	-5℃～100℃	0.93	1.03×10-3	食品用
氟油	-30℃～50℃	1.93	0.75×10-3	氢、氧用
乙二醇	-60/-40℃～150℃	1.113		低温

三、选型表：

型号	表头形式	表面直径	连接器件	连接形式	材料	隔膜材料	量程	等级	说明
YTP-									隔膜压力表
	X								电接点压力表
	N								充油耐振压力表
	Z								电位器式远传压力表
	Y								传感器远传压力表
	T								差动远传压力表
		-60							表面直径：φ60mm
		-100							表面直径：φ100mm
		-150							表面直径：φ150mm
			-S						散热器（S0：常温-40～80℃）；（ S1：250℃； S2：500℃；）
			-Z						阻尼器
			-R□						软管连接（软管长度：□）
			-Y□						硬管连接（软管长度：□）
			-Q						其他
				L					螺纹连接：L1外螺纹；L2内螺纹；
				PF					平焊法兰式
				CF					角形法兰式
				GF					工字法兰式
				WF					高温型法兰式
				YF					毛细管远传法兰式
				KF					卫生型卡箍式
				LM					卫生型圆螺母式
				LW					卫生型圆螺纹式
				Q					其它
					-				壳体	接头	法兰
					1				不锈钢	铜	不锈钢
					2				不锈钢	不锈钢	不锈钢
						1			SUS316
						Q			其它
							□		压力表量程：□
								□	：0.5；1.0；1.6；2.5

热线：  13965987877 ，15855093488，
        18055097177 ，13721012359
        0550-7611877 ,05507890198
手机:13965987877
     15855093488

四、外形尺寸：1、螺纹连接式： 2、平焊法兰式：3、角形法兰式：四、工字法兰式：五、高温型法兰式：六、毛细管远传法兰式：七、卫生型卡箍式：八、卫生型圆螺母式：九、卫生型圆螺纹式：
