- 产品名称：HaL-12/16/18，HaL-16-2，HaL-18-2霍尔转速传感器
- 产品型号：HaL-12/16/18，HaL-16-2，HaL-18-2霍尔转速传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：450
- 品牌/商标：HaL-12/16/18，HaL-16-2，HaL-18-2霍尔转速传感器
- 企业类型：制造商

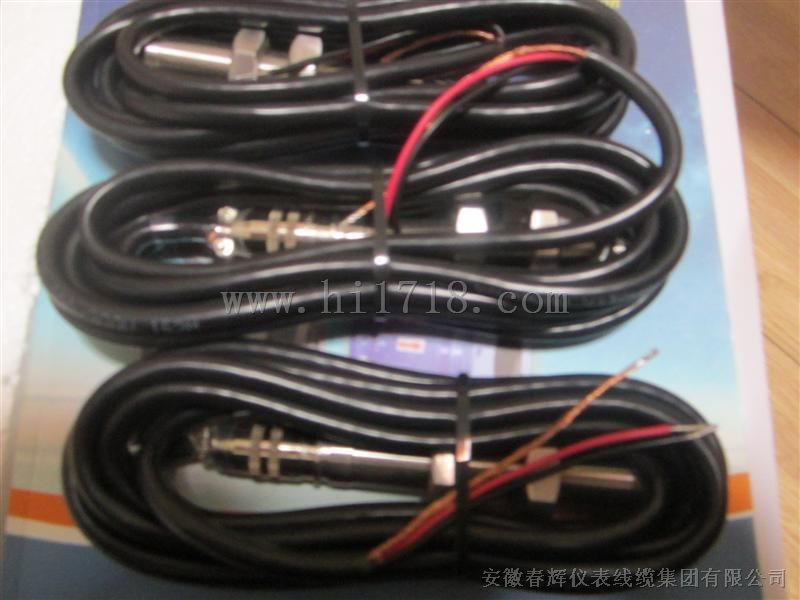

HaL-12/16/18，HaL-16-2，HaL-18-2霍尔转速传感器
是一种采用霍尔原理的的转速传感器。它的感应对象为磁钢。当被测体上嵌入磁钢，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。 由于安装使用方便，通用性好
技术参数：
1.发讯频率：0~10kHz
2.供电电源：12~25V(DC)
3.负载电阻：≥1.0kΩ
4.检测距离：1~4mm (磁钢)
5.磁钢尺寸：8×5
6.输出信号：矩形波 幅值：近电源电压
7.环境条件：温度：-20°C～80°C
相对湿度：≤85%
其基本工作机理是探测磁性材料，即当有一定磁场强度的磁钢靠近该传感器，便可输出一个信号；当磁钢远离传感器，输出信号消失，本传感器内部集成有两路霍尔元件。所以在运动体上贴一片小磁钢，配以本传感器，则有两路信号输出，主要用于位移检测和以及旋转方向判别。
二、技术性能
1.工作电压 +12V DC
2.空载电流 ≤10mA
3.负载能力 ≤20mA(VOL≤0.3V)
4.输出方式 开漏输出(OC输出)
5.工作温度 -5～65℃
三、外形
1.总长75;
2.外螺纹M16×1，螺纹有效长度为80mm。
四、输出插头定义
1．工作电源正，红色
2．工作电源地，黑色
3：信号1输出，兰色
4：信号2输出，白色
五、仪表成套性
1．霍尔转速传感器 1只
2．六角螺母 2只
3．Φ8×5稀土小磁钢 2块
4．使用说明书2 1份
5．合格证2 1份
