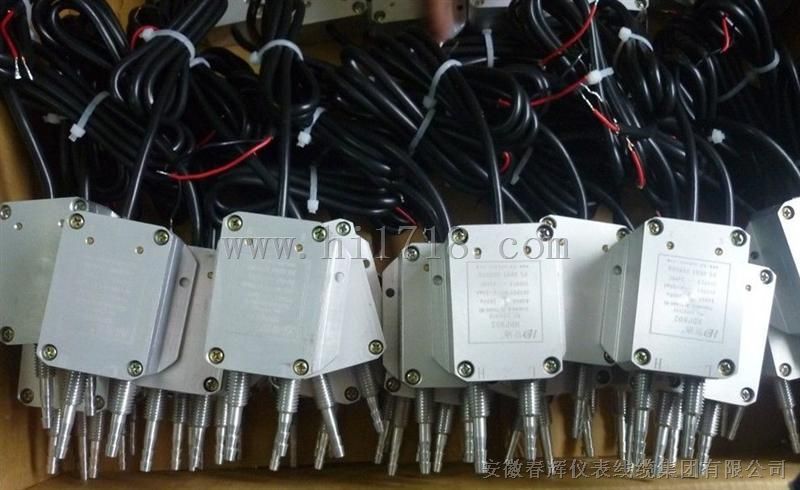

- 产品名称：气压表、风压表、风压变送器（风机测量与控制）
- 产品型号：气压表、风压表风压变送器（风机测量与控制）
- 所属类别：变送器 > 压力变送器
- 发布时间：2014-06-06
- 已获点击：667
- 品牌/商标：气压表、风压表风压变送器（风机测量与控制）
- 企业类型：制造商
详细说明
气压表、风压表风压变送器（风机测量与控制）选用进口扩散硅压力传感组件，并采用特殊铝合金表面处理技术和独特的传感器应力消除技术，经精密温度数字补偿及放大处理，将测介质的差压信号转换成4~20mADC或0~5VDC标准信号
特点
◆ 特别适合低量程、压力、差压测量 ◆ 多种接口形式及引线方式 ◆ 零点、量程连续可调 ◆ 反向极性保护及限流保护 ◆ 抗干扰 ◆ 结构精巧、安装便捷 ◆ 体积小、外形美观、性价比高 ◆ 高、高稳定性、高可靠性
应用
◆ 工业过程风压及流速测量 ◆ 炉膛压力或炉膛负压 ◆ 空气调节及净化设备 ◆ 烟尘治理及环境保护 ◆ 气压表、风压表 ◆ 医疗器械 ◆ 检漏设备 ◆ 风机测量与控制
技术指标
◆ 质量介质 非腐蚀、无粉尘、干燥性气体 ◆ 量程范围 0~0.4KPa至0~250KPa(参见选型表） ◆ 过载压力 量程的2倍 ◆ 静压范围 量程的4倍 ◆ 输出信号 4~20mADC（二线制） 1~5VDC(三线制） ◆ 工作电压 14~30VD标准24VDC±5%,纹波小于1% ◆ 工作温度 -10~70℃（标准补偿）-20~85℃（特殊补偿） ◆ 贮存温度 -40-125℃≥20MΩ/50VDC ◆ 相对湿度 0~70% ◆ 负载电阻 （4~20mA）：（U-14）/0.02-RD其中：U为电源电压，RD为电缆内阻;（0~5V）:R≥500Ω 若测量含粉尘或潮湿气体，请务必选用本公司配套提供的防尘干燥过滤器（参见附录）
性能参数
◆ 精 度 ±0.25%、±0.5%、±1%（详见选型指南） ◆ 零度调节 输出量程的±20% ◆ 量程调节 输出量程的±20% ◆ 静压影响 不超过量程的0.5% ◆ 电源影响 小于输出量程的0.01%/V ◆ 负载影响 可忽略不计 ◆ 温度影响 ±1.5%FS（0.25级）、±3.0%FS（0.5级）、±5%FS（1.0级）（相对于25℃、补偿温度;- 10~70℃） ◆ 稳 定 性 ±0.25%FS/年（0.25级） 0.5%FS/年（0.5级） ◆ 绝缘电阻 ＞50MΩ/50V
结构特征
◆ 外壳材料 硬铝合金（表面喷塑或氧化处理） 或不锈钢（1Cr18Ni9Ti） ◆ 过程接口 Ф8（带M12×1安装螺纹）气嘴、 快速接头或M12×1外螺纹 ◆ 引线方式 电缆线或者航空插头 ◆ 重 量 约0.3（铝合金） 若测量含粉尘或潮湿气体，请务必选用本公司配套提供的防尘干燥过滤器
| A | A型结构 | |||||||
| B | B型结构 | |||||||
| | 代码 | 测量范围 | ||||||
| 测量范围 | 测量范围 | |||||||
| 01 | 0-0.4KPa | 0-1.0KPa | ±0.5%、±1.0% | |||||
| 02 | 0-1.0KPa | 0-2.5KPa | ±0.5% | |||||
| 03 | 0-2.5KPa | 0-7.0KPa | ±0.25% | |||||
| 04 | 0-7.0KPa | 0-30MPa | ±0.25% | |||||
| 05 | 0-30KPa | 0-100KPa | ±0.25% | |||||
| 06 | 0-100KPa | 0-500KPa | ±0.25% | |||||
| 代码 | 输出方式 | |||||||
| M1 | 4-20mADC | |||||||
| M2 | 1-5VDC | |||||||
| M3 | 约定的特殊要求 | |||||||
| 代码 | 过程接口 | |||||||
| P1 | Φ8气嘴（带M12*1安装螺纹） | |||||||
| P2 | 快速接头 | |||||||
| P3 | M12*1外螺纹 | |||||||
| PX | 用户自定 | |||||||
| 代码 | 引线方式 | |||||||
| C1 | 航空插头 | |||||||
| C2 | 电缆（常规长度1m） | |||||||
| 代码 | 附加功能 | |||||||
| i | 本质安全防爆 | |||||||
| s | 不锈钢壳体 | |||||||
| （用户标定量程） | ||||||||
