- 产品名称：JL系列电涡流位移传感器（轴向位移、轴向振动、胀差）
- 产品型号：JL系列电涡流位移传感器（轴向位移、轴向振动、胀差）
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：367
- 品牌/商标：JL系列电涡流位移传感器（轴向位移、轴向振动、胀差）
详细说明
一. 概述：
电涡流位移传感器能动态、非接触地测量被测金属导体与探头端面的相对振动位移（如轴振动等）。
电涡流位移传感器能静态、非接触地测量被测金属导体与探头端面的相对位移（如轴向位移、胀差等）。
在工程振动中，旋转机械和往复式运转机械的运行状态及运行故障分析，采用振动监测是权威性的方法，它有时实性。对于转子的不平衡、两个连接转子的不对中、轴承磨损、轴裂纹及转子叶片同壳体的动静碰磨等故障现象主要反映在振动的幅值、相位和频率等方面的变化，这些都是最关键的信息并且都是易于测量的。
电涡流位移传感器具有长期工作可靠性高，非接触测量，抗干扰能力强，不受油水等介质的影响，应用面广，结构简单等特点。多用于对大型旋转机械的轴振动、轴向位移、轴转速、壳体膨胀等的长期实时监测，有效的保护设备的安全运行。也可对监测数据进行趋势分析及故障诊断，以达到预测维护及排除故障的目的。
二. 应用领域：
旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度等的在线监测，产品的机械尺寸、厚度、表面不平度检测。
工业过程自动化的限位、计数及其它精密测控，可在石化、冶金、钢铁、电力、航空航天、制药、机械等行业广泛应用。
三. 特点及组成:
为旋转机械状态监测、保护和故障诊断专门设计
符合美国石油协会API670标准。符合国家JJG644-90振动位移传感器规程，军工工艺制造。
耐高温，能在油、水、汽等环境中长期连续工作非接触测量，灵敏度高，线性范围宽、响应速度快，
抗干扰能力强，可靠性高。

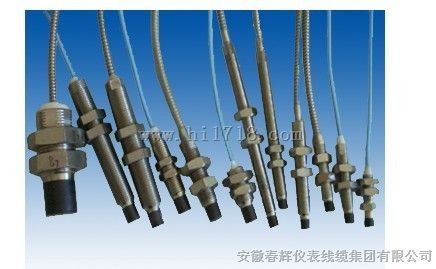

电涡流探头+延伸电缆
| 探头直径 | 线性量程（mm） | 非线性误差 | 非线性误差 |
| Φ5 | 1（可扩展到2） | ≤± 1% | Φ15 |
| Φ8 | 2（可扩展到4） | ≤± 1% | Φ25 |
| Φ11 | 4（可扩展到10） | ≤± 1% | Φ35 |
| Φ25 | 12（可扩展到20） | ≤± 1.5% | Φ50 |
| Φ50 | 25 | ≤± 2% | Φ100 |
| 探头直径 | 可选壳体螺纹 | 壳体螺纹长度 | 探头部分长度 | |
| 不带铠装 | 铠装输出 | |||
| Φ5 | M10×1 | 75mm | 85 mm | 5～8mm |
| M16×1 | 50mm | 60 mm | ||
| Φ8 | M10×1 | 75mm | 85 mm | 11～13mm |
| M12×1 | 50mm | 60 mm | ||
| M16×1 | 50mm | 60 mm | ||
| Φ11 | M10×1 | 75mm | 85 mm | 11～13mm |
| M12×1 | 50mm | 60 mm | ||
| M16×1 | 50mm | 60 mm | ||
| Φ25 | M14×1.5 | 75mm | 85 mm | 35mm |
| M16×1 | 50mm | 60 mm | ||
| M30×2 | 50mm | 60 mm | ||
| Φ50 | M14×1.5 | 75mm | 85 mm | 55mm |
| M16×1 | 50mm | 60 mm | ||
| M30×2 | 50mm | 60 mm | ||
