产品名称：MLV/D振动变送器
产品型号：MLV/D振动变送器
所属类别： >
发布时间：2014-06-06
已获点击：277
品牌/商标：MLV/D振动变送器
企业类型：制造商

详细说明

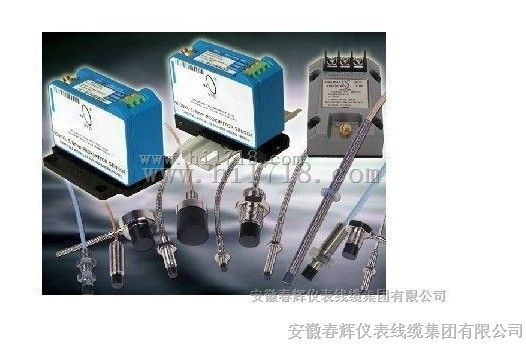

MLV/D振动变送器

轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
键相器信号：是为测量轴的旋转速度以及相位角之用。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。

技术参数:

1. 探头直径（mm）: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
3. 灵敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
灵敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
5. 工作温度：探头（-20～120）℃，延长电缆（-20～120）℃，前置器（-30～50）℃
6. 线性误差：＜1%
7. 频率响应：0～5KHz
8. 工作电源：-24VDC、+24VDC、± 15V、AC220V（可根据用户需要设计工作电压）

变送器同 MLV 系列振动速度传感器配套使用。

检测旋转机械的振动，如轴瓦、机壳、机架振动等，并输出振动的速度 (烈度)、位移值。

检测由于转子的不平衡、不对中、机件松动和轴承损坏等引起的振动增大。

供电电源：± 24VDC 供电电流不大于 30mA 。

输出： 4~20mA 、 1~5V （对应用户所选量程）

? 输出： 2%
? 负载能力：不大于 500 Ω
? 测量参数：振动位移、振动速度（烈度）值。
? 变送器壳体：

外形尺寸： 100mm × 76mm × 66mm （长×宽×高）
安装尺寸：（ 64 ～ 90 ）× 63mm 尺寸示意如下图
采用 4 个 M4 × 40 螺栓安装

MLV/D - □□ - □□ - □□

A ：□□ 量程：
00 ： 100 um pk – pk
01 ： 200 um pk – pk
02 ： 300 um pk – pk
03 ： 500 um pk – pk
04 ： 10 mm/s R
05 ： 20 mm/s R
06 ： 30 mm/s R
07 ： 100 mm/s R
99 ：客户要求

B ：□□ 电源：
00 ： -24VDC
01 ： +24VDC
99 ：客户要求

C ：□□ 输出：
00 ： 4 – 20 mA
01 ： 1 – 5 V
