- 产品名称：PR6424,PR9268,PR6423,PR6425, PR6426位移传感器
- 产品型号：PR6424,PR9268,PR6423,PR6425, PR6426位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：348
- 品牌/商标：PR6424,PR9268,PR6423,PR6425,PR6426位移传感器
- 企业类型：制造商

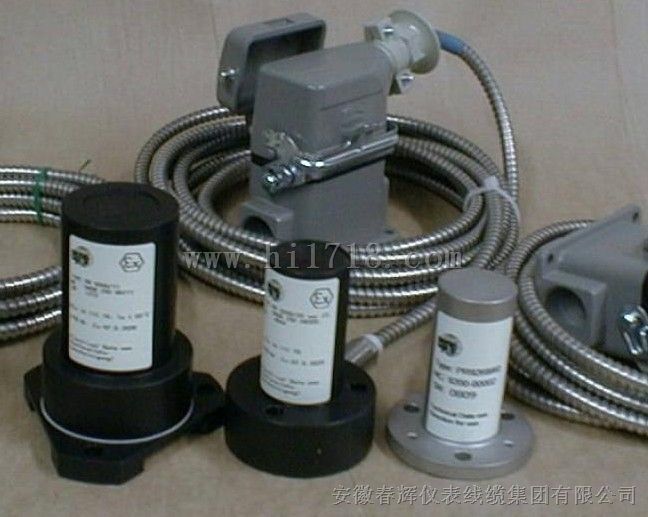

PR6424,PR9268,PR6423,PR6425, PR6426位移传感器， 轴向位移探头 偏心探头 胀差探头 PR6424/010-100 PR6423/010-000 PR6426/000-100 电动式传感器电话：13965987877
- 用于静态和动态位移量的非接触式测量。例如：
- 多种型号满足各种工业要求
- 符合多种国际通用标准，例如：
― API 670― DIN 45670― ISO 10817-1
- 可在需要防爆的环境中使用，防爆等级可达到 Eex ib IIC T6/T4。
- 广泛应用于汽轮机监测保护系统MMS 3000 和 MMS 6000 之中。
- 旋转部分和固定部分之间的间隙
- 轴的振动和偏心
- 轴的径向及轴向位移
- 轴瓦的磨损
- 油膜的厚度
- 轴与轴承的相对热膨胀
- 轴承的热膨胀
- 阀门位置
- 不同螺纹长度；
- 电缆的末端可选择自锁式防水接头或裸线方式；
- 电缆可选择铠装或非铠装；
- 1 m电缆处可选择有接头或无接头；
- 适用温度：-35℃-+380℃。
| 传感器型号 | PR6422/… | PR6423/… | PR6424/… | PR6425/… | PR6426/… | ||||||
| 量程范围（mm） | ±0.5 | ±1 | ±1.5 | ±2 | ±3 | ±4 | ±2 | ±4 | ±6 | ±8 | ±10 |
| 灵敏度（V/mm） | 16 | 8 | 5.33 | 4 | 2.67 | 2 | 4 | 2 | 1.33 | 1 | 0.8 |
| 额定气隙（mm）到测量范围的中点 | 0.8 | 1.5 | 2 | 3.0 | 4.0 | 5.0 | 3.0 | 5.5 | 7.5 | 9.5 | 11.5 |
| 被测物材料被测物形状 | 金属材料，基准材料为42CrMo4钢轴、平面、轴上测量盘 | ||||||||||
| 轴上测量盘的高度轴的直径要求轴的表面线速度 | ≥20mm | ≥25mm | ≥40mm | ≥40mm | ≥60mm | ||||||
| ≥20mm | ≥25mm | ≥80mm | ≥80mm | ≥200mm | |||||||
| 0…2500m/s | |||||||||||
| 环境温度 工作温度范围可承受温度瞬时温度运输和贮藏温度 | |||||||||||
| -35℃…+180℃ | 0…+300℃ | -35…+180℃ | |||||||||
| -35℃…+180℃ | 0…+380℃ | -35…+180℃ | |||||||||
| 到200℃ | 400℃ | 到200℃ | |||||||||
| -40℃…+70℃ | |||||||||||
| 螺纹/安装法兰 外壳/法兰材料 | M6×0.51/4″-28 UNF-2A | M10×13/8″-24 UNF-2A | M18×1.5 | M18×0.5 | 安装法兰80×40×8mm | ||||||
| 不锈钢 | |||||||||||
| 电缆可承受的温度 | +200℃ | 第1米：+380℃后 3米：+200℃ | +200℃ | ||||||||
| 接头（详见选型列表） | 可选类型：防水紧固LEMO插头；或不带插头裸线 | ||||||||||
| 耐压性（传感器和电缆） | 2bar | 6.5bar | |||||||||
| 抗振和抗撞击性（25℃） | 60Hz时 5g | 60Hz时4g | |||||||||
选型列表PR 642./…：
传感器 型 号 | PR6422/ | PR6423/ | PR6424/ | PR6425/ | PR6426/ | X | X | X | – | X | X | X | |
公制螺纹
英制螺纹 | M6×0.5 | M10×1 | M18×1.5 | M18×1.5 | 矩形法兰 | 0 |
|
|
|
|
|
| |
1/4″ – 28 UNF – 2A | 3/8″ – 24 UNF – 2A |
|
|
| 1 |
|
|
|
|
|
| ||
电缆铠装: 无............................................................................................................ 有….......................................................................................................... |
... ... |
0 1 |
| – |
|
|
| ||||||
传感器头的长度 | 5.3mm | 9mm | 13mm | 16mm |
|
|
|
| – |
|
|
| |
螺纹长度：
| 20mm | 25mm | 40mm | 35mm | 矩形法兰 | ... | ... | 0 |
|
|
| ||
30mm | 35mm | 50mm |
|
| ... | ... | 1 |
|
|
| |||
40mm | 45mm | 60mm | ... | ... | 2 |
|
|
| |||||
50mm | 55mm | 70mm | ... | ... | 3 |
|
|
| |||||
| 65mm | 80mm | ... | ... | 4 |
|
|
| |||||
| 75mm | 90mm | ... | ... | 5 |
|
|
| |||||
| 85mm | 100mm | ... | ... | 6 |
|
|
| |||||
| 95mm | 110mm | ... | ... | 7 |
|
|
| |||||
| 105mm |
| ... | ... | 8 |
|
|
| |||||
| 115mm |
| ... | ... | 9 |
|
|
| |||||
1 米电缆处接头: 有....................................................................................................... 无....................................................................................................... |
... ... |
... ... |
... ... | – |
0 1 |
|
| ||||||
电缆总长度: 4m...................................................................................................... 5m...................................................................................................... 6m...................................................................................................... 8m...................................................................................................... 10m.................................................................................................... |
... ... ... ... ... |
... ... ... ... ... |
... ... ... ... ... | – |
... ... ... ... ... |
0 1 2 3 4 |
| ||||||
电缆末端: Lemo CON插头...................................................................................... 裸线.................................................................................................... |
... ... |
... ... |
... ... | – |
... ... |
... ... |
0 1 | ||||||
注：传感器总长度=螺纹长度+传感器头的长度 | PR642X/ | X | X | X | – | X | X | X | |||||
前置器CON0X1：
根据机组的要求，epro公司提供三个系列多种不同型号的前置器可供选择。各种前置器内部电路相同，可以适合各种传感器。
供电电源和输出信号通过螺钉端子连接，传感器与前置器的连接有两种选择：
通过LEMO插头连接。
通过螺钉端子连接。
各种传感器和前置器在加装安全栅后可以安装在危险的环境（CON.../91...系列前置器不能应用在防爆场合）。保护等级符合欧洲标准EN50014/500200。
CONO11系列保护等级为IP67，与传感器通过LEMO插头连接。
CON021系列保护等级为IP20，与传感器通过LEMO插头连接。
CON031系列保护等级为IP20，与末端裸线的传感器通过螺钉端子连接。
技术参数：
输人：涡流传感器PR6422/... ~ PR6426/...
输出：直流电压上叠加与轴振动成正比的交流电压信号。有开路和短路保护；有反向保护。
输出电压线性范围：-4...-20V（供电电压为-24V）；
输出电压的范围：-1...-22V；
参考电压：-12V（两端对称的测量范围）；
内阻：100kΩ；
响应时间：15μs；
（所有数据均相对于满量程）
线性误差：
前置器CON0X1 CON0X1/91
连接传感器PR6422：≤1.5%
连接传感器PR6423：≤1.0% ≤2%
连接传感器PR6424：≤1.5% ≤2%
连接传感器PR6425：≤6.0%
连接传感器PR6426：≤1.5% ≤2%
温漂：零点200mV/100K；灵敏度 < 2%/100K。
时漂：0.3%
供电电压的误差：< 0.2%/V
保护等级：符合Eex ib llC T6／T4
型 号 | CON011 | CON021 | CON031 |
频率范围（-3dB) | 0…15kHz（-3dB）C < 20nf 0…1kHz 1% | ||
干扰电压 | < 10mVpp | ||
允许阻抗 | 10KΩ | ||
供电电源 额定电压 允许波动 额定电流 |
-23…-32V < 20 mVpp <15 mA | ||
环境条件 参考温度 工作温度范围 工作温度范围 贮藏温度 |
+23℃ -35℃…+70℃ -35℃…+80℃ -40℃…+85℃ | ||
保护等级 | IP67 | IP20 | IP20 |
振动 （参照标准IEC68一2一6） 撞击 （参照标准IEC68一2一29) | 10…60Hz，振幅＝0.35mm 60…150Hz5g
40g/6ms | ||
外壳材料 | GD-Al Si9 Cu3 | Al Mg Si0.5 F22 | |
安装方式 | 4个螺钉固定 | ||
重量（毛重／净重） | 0.7/0.6kg | 0.2/0.12kg | |
与传感器的连接方式 | LEMO插头 | 螺钉连接 | |
选型列表CON0X1：
涡流传感器型号 | 量程范围（mm） | 前置器型号 |
PR6422/… | ±0.5 | CON0X1 |
PR6423/… | ±1 ±1.5 | CON0X1 CON0X1/913-030 |
PR6424/… | ±2 ±3 ±4 ±5 | CON0X1 CON0X1/914-060 CON0X1/914-080 CON0X1/914-100 |
PR6426/… | ±4 ±6 ±8 ±10 | CON0X1 CON0X1/916-120 CON0X1/916-160 CON0X1/916-200 |
