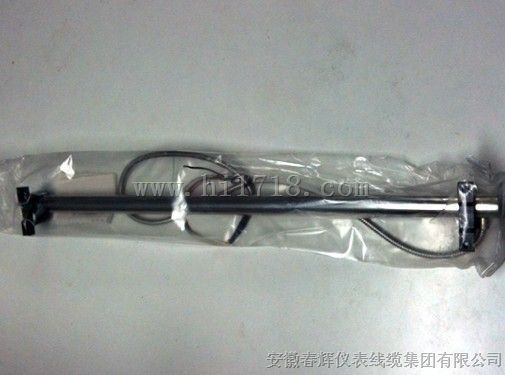

TDZ-1直线位移传感器,位移监测仪表
是一种高可靠性的LVDT位移传感器。它可用于汽轮机汽缸膨胀，阀位开度位移测量。由于产品的耐用性和高性，因此它有着广阔的应用范围。
测量原理
如图所示，当一个铁芯在螺旋线圈内移动时A与B之间的阻抗和B与C之间的阻抗产生变化。当A与C之间供给一恒定的电压时，由于这些阻抗的变化是与铁芯的移动成正比，即电压的变化与铁芯的位移成线性比例关系，所以取出 VAB、VBC的电压差值即可测量出铁芯的位移量。
技术参数
■ 行程范围：
TDZ-1 阀位传感器：0 ~ 20、35mm
TD-1 次阀位传感器：0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
TD-2 热膨胀传感器：0 ~ 25、35、50mm
UT-81 油箱油位传感器：±100、±200、±300、±400mm
■ 励 磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线 性 度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝
技术指标：
◆ 行 程： 0~500mm(由用户订货时说明)
◆ 精 度： 1%
◆ 动态频率：0~200Hz（3db）
◆ 工作温度：-10~70℃
◆ 灵敏度漂移：零点＜0.02%/℃ 满度＜0.03%/℃
◆ 零位电压：小于满刻度输出的0.5%
◆ 激励电源频率：正弦波或方波（1~5KHz）
◆ 工作温度：-50~+150℃(特殊规格可达0~+280℃)
位移监控仪表
功能说明(智能型)
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、可通过按键调整通道零位电压，无需电位器调整，方便现场调试
3、断线检测保护：断线封锁报警、停机继电器输出，NOK灯亮
4、通道失效指示：当其中一个通道故障不能正常工作时会自动退出，另一通道继续工作
5、具备上、掉电检测功能，同时切断报警、停机输出回路
6、可以查看间隙电压值
7、当参数设置或查看间隙电压时，1分钟不进行键盘操作，自动回到测量状态
8、报警输出通过“与”逻辑输出二个通道报警信号，停机信号通过“与”逻辑输出二个通道的停机信号，使保护功能更加可靠安全 (对双通道而言)
9、报警保持，当装置发生报警，将保持报警状态，在报警条件消失后，使用复位键解除报警状态（若报警状态依然存在则不能消除）
电气指标：
1、外接电源；220VAC 50Hz 0.5A
2、输入
信号：接受一个WT型电涡流传感器的信号
灵敏度：4V/mm或8V/mm
输入阻抗：>50KΩ
3、量程
量程范围：0～4 mm——由电涡流传感器线性范围确定
4、显示
显示方式：三位半0.8英寸LED数码管
显示：±1 %满量程
光电管LED指示：报警、停机红色LED；故障NOK黄色LED
5、输出
电流输出：4～20mA有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4K6P
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
物理指标 ：
外形尺寸：160×80×250mm
开孔尺寸：152+1×74+1 mm
