- 产品名称：GAMX位置发送器电路板、控制板
- 产品型号：GAMX位置发送器电路板、控制板
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：456
- 品牌/商标：本厂部
- 企业类型：制造商

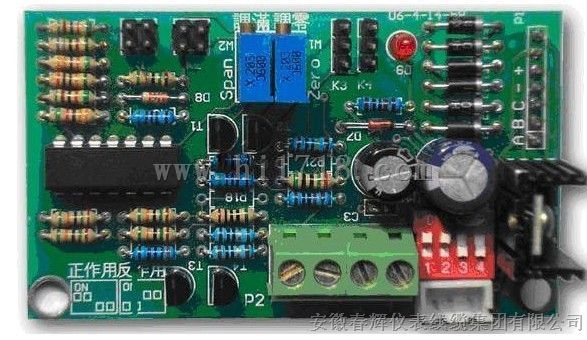

GAMX位置发送器电路板
技术参数：
1. 电 源：220V AC±10%，50Hz±1%
2. 控制信号：220V AC开关量信号
3. 输出信号：0~10mA/4~20mA/1~5V（CC1型）、0~1KΩ（CC2型）
4. 开关量信号输出：提供由限位开关提供的一对220V有源“全开”、“全关”信号输出及由附加限位开关提供的一组与行程相关的（可调节）无源开关量信号输出
5. 负载电阻：0~10mA时1.5KΩ，4~20mA时750Ω
6. 基本误差：±1.5%
7. 回 差：≤1%
智能开关型伺服控制电路板
智能开关型接受来自系统的4种开关量输入信号(24V DC或无源接点，光电隔离)：“开”、“关”、“停”、“紧急”，并向系统反馈诸如：到达全关位置、到达全开位置、处在开运行中、处在关运行中、温度超限、掉电等各种开关量信号，其中“带电流信号位置变送器”型还能输出一路与阀门开度相对应的电流信号。(注：如有特殊要求，智能开关型也可加装可接收4~20mA控制信号的模块)
| 技术特点： 1.输入输出隔离 2.LCD液晶显示，中英文菜单自由切换 3.远端控制类型可在“0~10mA DC”、“4~20mA DC”、“0~20mA DC”、“模拟量三态门控制”、“开关量两线控制”、“开关量三线控制”、“开关量四线控制”之间进行选择，组态灵活，能适应各种系统需要 4.设置极其简单，一般只需设定零点和满量程（行程终端位置），且无烦人难调的参数校正电位器，无需对输入和输出信号进行校正 5.可带加热器，适应严寒地区需求 6.正反作用自由设定 7.机械限位、电气限位和电子限位三重限位保护功能 8.可编程将“处于全开位置”、“处于全关位置”、“处于编程设定的位置”、“处于开运行中”、“处于关运行”、“正在开或关运行中”、“处于就地操作模式”、“输入信号断线”、“阀位传感器断线”、“堵转”、“失电”、“执行机构振荡”等状态通过5路开关量输出端反馈给控制系统 9.堵转保护功能 10.电机换向延迟功能，减少冲击 11.输入信号断线、温度超限、阀位异常、失电、堵转等报警功能 12.安全阀位功能（智能调节型） 13.可选择非侵入式设置功能 14.就地阀位指示 |
技术参数：
1.电 源：220V AC±10%，50Hz±1%
2.输入信号：0~10mA/4~20mA/0~20mA（CB1型）、“开”、“关”、“停”、“紧急”四个开关量（CB1型或CB2型）
3.输入阻抗：250Ω（只针对CB1型）
4.输出信号：0~10mA/4~20mA/0~20mA（CB1型）、 6个无源开关量反馈信号（CB1型或CB2型）
5.负载电阻：0~10mA时1.5KΩ，4~20mA/0~20mA时750Ω（只针对CB1型）
6.开关量输出容量：5A/220V AC
7.基本误差：±1%
8.回 差：≤1%
9.死 区：0.5%~5%可调
10.防护等级：IP66
11.工作环境：
温 度：-25℃~+80℃
相对湿度：≤95%
