- 产品名称：LVDT（1000）位移传感器
- 产品型号：LVDT（1000）位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：380
- 品牌/商标：LVDT（1000）位移传感器
- 企业类型：制造商
详细说明

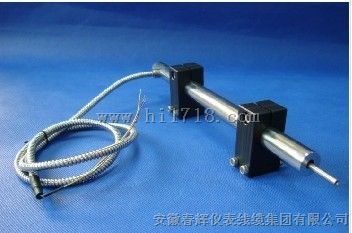

LVDT（1000）位移传感器
主要适用于汽轮机主汽门油动机行程，高压缸、中压缸、低压缸油动机行程的测量，所测量的信号送"DEH"伺服卡或与LVDT变送器配用传送到控制系统。
主要适用于汽轮机主汽门油动机行程，高压缸、中压缸、低压缸油动机行程的测量，所测量的信号送"DEH"伺服卡或与LVDT变送器配用传送到控制系统。
二.技术要求
1．引出套管长1米，引出线长1.5米，(根据用户需要)出线
孔ф6。
2．引出线编号及颜色如下图：
 |
三.技术参数
LVDT传感器：
1.励磁电压：根据实际需要，1～3KHz正弦波
2.灵 敏 度：测试见图，"E"mV/mm/V±5﹪
(输出/位移/激励电压)
3.线 性：±1﹪
4.相 位：芯杆引导端拉出时,次级1电压增加，次级2电
压减少
5.温度范围：0～150℃，在温度范围内每变化38℃，对于任
何位移，输出直流电压变化不超过1.25%
6.耐 压：1500V、50Hz，1分钟
7.初级线圈阻抗大于50Ω
8.铁芯与引导杆连接应可靠 9.外壳在装配夹紧时，应能承受夹紧力
10.引出线带压线接头（0.5×3）
11.采用气密封装配，可浸入油或水中
12.引出线头接带护套铜接头（0.5×3）护套颜色与线一致
LVDT变送器：
测量范围：0～500mm内任意指定
测量：≤1%
输出电流：DC4～20mA(带有隔离器)
供电电源：DC24V 功耗≤5W
使用环境：变送器-25～45℃ 传感器 -25～120℃
安装方法：变送器就地防护箱或控制柜内
外形尺寸：变送器长120×宽60×高40（mm）
安装尺寸：变速器108×50（mm） Φ4×4
|

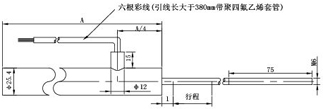

四.LVDT(1000)外形尺寸示意图
|
