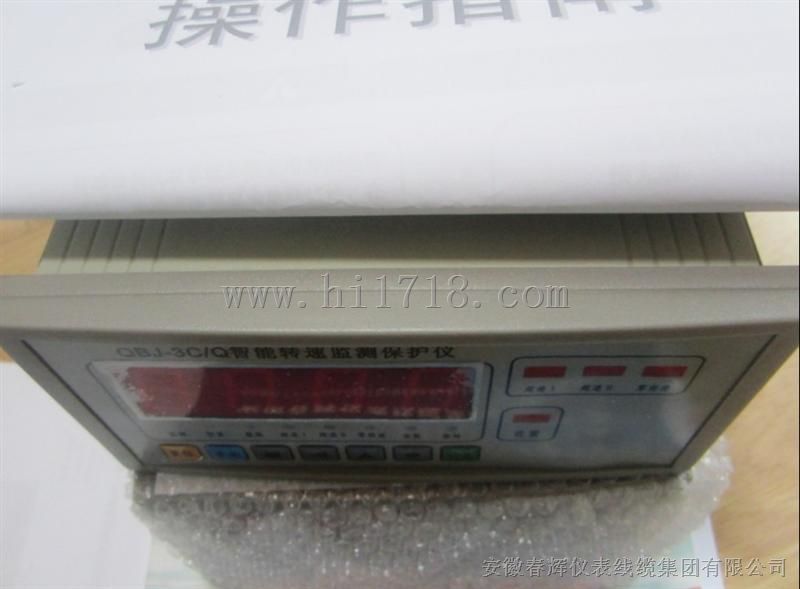

智能转速/撞击子监视保护仪
主要功能
2.1具有速度测量显示功能，测速45000转/分，5位数码管显示。
2.2 报警功能，当所测正转速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备；撞击子甩出时，前面板相应报警指示灯亮，在后面板输出开关信号。
2.3 设有电流输出接口，可与计算机等设备连接。
2.4 参数可通过前面板按键设置。
3、技术参数
3.1 测量范围：-19999～45000转/分；
3.2 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字；
3.3 输入信号：S-CZ转速传感器；
3.4 继电器输出接点电压/电流：AC220V/3A，DC28V/3A。
3.5 输出接口:输出正比于转速监控仪满量程范围(0-45000转/分) 电流：4～20mA 负载≤500Ω
3.6 工作环境：A．温度：0～+60℃ B．相对湿度：≤80% C．周围无强磁场干扰 D. 周围无腐蚀性气体存在
智能转速测量仪可分为盘装和挂壁式二种，供用户选择。
测量范围：300～10000r/min(任意设定)
测量：0.1%
显示采样时间：4次/秒
报警采样时间：0.1秒
输入波形：正弦波和方波
显示方式：五位LED显示器显示
齿轮盘齿数：30～120齿任意设定或1槽、3槽
输出标准：电流4～20mA，且与任意满量程自动对应
供电电源：AC220V±10%，50Hz
工作环境：仪表温度-10℃～50℃
相对湿度≤80%
传感器温度-10℃～120℃
报警、危险值用户可通过面板键盘任意设定
设定值可保持五十年不变
盘装表开孔尺寸：宽154×高78×深260(mm)
挂壁表安装尺寸：长275×宽170×厚98(mm)
三、仪表端子接线示意图
CS-1型转速传感器为无源二线制磁阻传感器：
1、传感器分别有标识正端输入、负端COM、对应接入仪
表端子即可
2、传感器安装时将端面垂直被测齿轮面,安装距离:1.0～1.5mm之间
3、齿轮材料要求:各种导磁钢铁材料均可
4、齿轮模数:1.5以上即可
5、测量对象:1槽、3齿、30～120齿(可由用户自定)
6、传感器安装螺纹:M16×1
传感器螺管长度L:60～200mm(可由用户自定)
