- 产品名称：3300,3500系列电涡流传感器探头,前置器变送器,电缆
- 产品型号：3300,3500系列电涡流传感器探头,前置器变送器,电缆
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：320
- 品牌/商标：3300,3500系列电涡流传感器探头,前置器变送器,电缆
- 企业类型：制造商

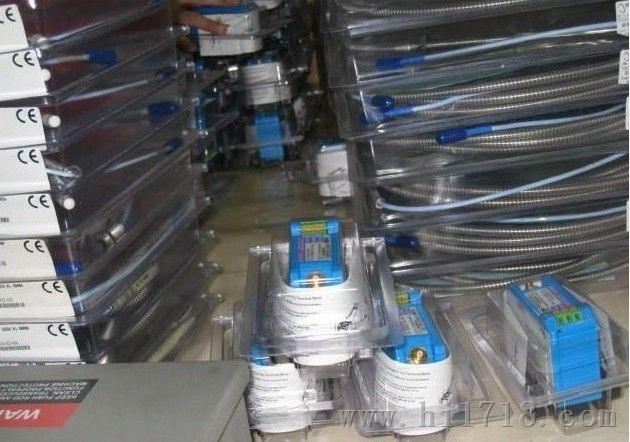

3300,3500系列电涡流传感器（探头,前置器变送器,电缆）使用3300 XL 8 mm系统。 8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。 当8 mm探头的端部直径和相应的螺纹尺寸不适用时， 也可以使用5 mm探头。有多种螺纹尺寸、探头配置和安装附件可供选择。
安装探头时，您应注意以下几个问题：
l 各探头间的距离
l 探头与安装面的距离
l 安装支架的选择
l 探头安装间隙
l 探头所带电缆的安装
l 电缆转接头的密封与绝缘
l 探头的抗腐蚀性
l 探头的高压环境
探头头部直径 （mm） | 两探头平行安装 DPX（mm） | 两探头垂直安装（被测体为圆形） DCY(mm) | 两探头垂直安装（被测体为方形）DCF（mm） |
Φ5 | 40.6 | 35.6 | 22.9 |
Φ8 | 40.6 | 35.6 | 22.9 |
Φ11 | 80 | 70 | 40 |
Φ25 | 150 | 120 | 80 |
Φ50 | 200 | 180 | 150 |
探头头部直径 | 探头螺纹 | 夹块长宽高（A*B*C） | 探头安装螺孔位置（E） | 压紧槽宽（L） | 固定螺栓孔 （D） （F） | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
注 意
调整或拆下外部安装探头时，如果机器内部有高压，则必须在高压消去后，才能松开探头，否则可能造成严重后果。
