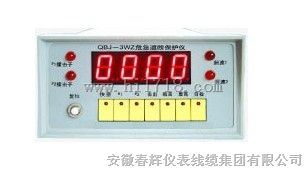

QBJ-3WZ危急遮断转速保护仪

产品名称：QBJ-3WZ危急遮断转速保护仪
产品型号：QBJ-3WZ危急遮断转速保护仪
所属类别：工业自动化仪表 > 显示控制仪表
发布时间：2014-06-06
已获点击：415
企业类型：制造商

详细说明

型号

QBJ-3WZ 型

一、概述　　危急遮断保护仪是汽轮机组运行中极其重要的停机保护仪，因此，监测它的整个工作过程是一项极其重要的手段。一般来说，机组在正常运行时,起到转速监测作用，当机组超速时，二级危急遮断撞击子在离心力的作用下击出使汽轮机紧急停机。　　配用传感器CS-1型3个，其中1个为转速测量传感器，另外2个为危急遮断传感器。
二、技术指标转速显示范围　　　　　　　　　0～9999转/分测速范围　　　　　　　　　　　2～9999转/分测速　　　　　　　　　　　0.1% 输入信号　　　　　　　　　　　Vp-p=0.05～30V 危急遮断撞击子检测转速　　　　n>2500转/分危急遮断检测转速　　　　　n<±5转/分超速1报警转速　　　　　　　　3300转/分(用户可以自由设定) 超速2报警转速　　　　　　　　3240转/分(用户可以自由设定) 报警节点输出容量　　　　　　　AC220V(1A) 供电　　　　　　　　　　　　　AC220V(±10%)/50Hz 采样频率　　　　　　　　　　　1/64秒递进采样仪表安装形式　　　　　　　　　盘式安装安装孔尺寸　　　　　　　　　　154×78(mm)深度:260mm 使用环境　　　　　　　　　　　仪表：-10℃～45℃. 　　　　　　　　　　　　　　　传感器：-10℃～100℃ 相对湿度　　　　　　　　　　　≤80% 传感器安装螺纹　　　　　　　　M16×1 传感器螺管长度　　　　　　　　L60～200mm(可由用户自定)
三、主要功能 ●显示机组当前转速,当撞击子击出后有危急遮断指示 ●有紧急停机功能 ●超速报警功能 ●捕获汽轮机的转速 ●块显功能 ●抗干扰能力强
四、仪表操作使用方法
QBJ-3WZ型危急遮断保护仪配有1支转速传感器，2支撞击子传感器，3个传感器可以互换。　　在检查安装无误时，可对仪表进行通电初步检查，从后端子接入电源AC220V，仪表显示器开始显示0000，而后可用自检键检查该表工作是否正常。　　确认转速检验无问题后，请将转速校验台的转速升至3000转/分左右的一个固定转速（如3300转/分），并用一根短路线将送入转速通道的转速信号（信号要求：频率≥50HZ，幅度>7V）同时馈入#1撞击子通道，此时#1撞击子击出指示灯亮，而后，调低校验台转速到另一个转速值（如3150转/分），并移去短路线，再从前面板按键分别读出#1撞击子的击出转速和缩回转速值，应与设置的转速值一致。这里特别强调，馈入撞击子通道的转速信号，幅度一定要>7V否则撞击子通道将无响应。#2撞击子通道亦用同样方法进行检验。#1撞击子的传感器#2撞击子的传感器则可通过转速校验台进行例行校验，方法和日常校验转速传感器相同。以上校验如发生问题，请速通知我厂，如无问题则可进入实际现场安装。
五、安装使用方法
QBJ-3WZ型危急遮断保护仪可安装于机组主控室或就地盘上，如用户将仪表装于机头时，则应适当采取相应的减震措施和防尘措施。　　测速传感器可按照普通数字转速表测速传感器的安装方法装于距测速齿盘齿顶1mm的垂直位置。　　#1及#2撞击子传感器则应分别装于该对应撞击子击出后距离该撞击子顶部1mm的垂直位置（视机组情况调整间隙）。　　所有传感器引线应分别采用双芯屏蔽线，并使屏蔽层在仪表端子处单点接地，以保证QBJ-3WZ型危急遮断保护仪的显示稳定性和低频特性！

电话：     13965987877 ，0550-7611877
           18055097177 , 0550-7890198
手机：     15855093488
