产品名称：MLW3300电涡流传感器(3300系列电涡流传感器)
产品型号：MLW3300电涡流传感器(3300系列电涡流传感器)
所属类别：传感器 > 振动/接近/位移传感器
发布时间：2014-06-06
已获点击：325
企业类型：制造商

详细说明

MLW3300电涡流传感器(3300系列电涡流传感器),

电涡流传感器组成

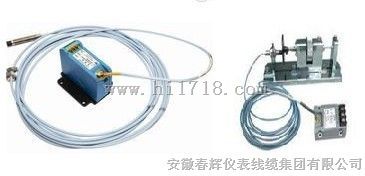

MLW3300系列电涡流传感器由MLW3300探头、MLW3300延伸电缆、MLW3300前置器三部份组成。

MLW3300探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头；

MLW3300延伸电缆
　　延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为1.0m,4ｍ、5.0ｍ、8ｍ、8.5ｍ五种，或者根据客户要求定制。

MLW前置器
　　前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的MLW3300系列电涡流传感器。拫据配用探头的直径规格，MLW3300前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ几种规格，根系统电缆总长（探头电缆长度＋延伸电缆长度）MLW3300前置器分为5ｍ、9ｍ二种类型。

主要技术参数

     1. 探头直径（mm）: Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
     2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
     3. 灵敏度（V/mm）：16、8、 4、 2、 2、 1、 0.8、 0.6
     4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
     5. 工作温度：探头（-30～150）℃，延长电缆（-20～120）℃，前置器（-30～70）℃
     6. 线性误差：＜1%
     7. 频率响应：0～10KHz
     8. 工作电源：-24VDC、+24VDC、± 15V、（可根据用户需要设计工作电压）

MLW3300系列探头数据，性能之间关系：

传感器型号	MLW3300 Φ8mm	MLW3300 Φ11mm	MLW3300 Φ25mm
探头直径（ mm ）	8	11	27.1
静态线性范围（ mm ）	0.25～2.25	1.0～5.0	1.25～13.75
静态灵敏度（ V/mm ） ≤1.0%	8	4	1.28
静态幅值线性度	±2.0%		±5.0%
动态幅值线性度	±10%
互换误差	±5%
静态零值误差	0.5%
静态幅值稳定度	0.5%
动态参考灵敏度误差	3.0%
静态幅值重复性	1.0%

被测物材料、形状

金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘
