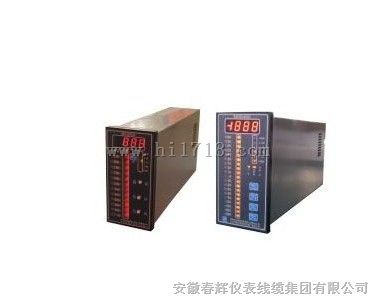

- 产品名称：SXY/2S电接点双色带显示液位计(SXY2液位监控仪)
- 产品型号：SXY/2S电接点双色带显示液位计(SXY2液位监控仪)
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：234
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
一.SXY/2S电接点双色带显示液位计特点
1.电接点的工作电压改用交流供电,有效的延长了电接点的使用寿命.2.仪表的显示部分采用一组变色二极管显示以及变色二极管加数字显示液位的升降情况.3.具有液位越限声光报警功能,报警组合可以为2组.4组,特殊可为5组6组,为带动联锁,仪表后部端子有每组报警触点输出.4.双色带数显液位表具有自供电功能,再断电后能自动切换至机内电池达4小时以上,确保断电后仪表能正常工作.5.双色带数显液位表具有自检功能,通过仪表面板快速检测按钮检测或二次表的故障部位,仪表面板上同时设置有排污按钮,消除因测量筒排污时引起的下限误动作和误报警.6.为防止电极平插引起挂水,仪表显示假液位的毛病,我厂根据现场情况在制作测量筒时可将电极座改制成斜插式,从而根除了电极挂水,仪表显示假液位的现象7.为便于与其它系统连接如变频自空系统等,仪表可增配0-10MA或4-20MA电流输出,我厂所产液位表因有以上7个特点,所以是测量水位的理想仪表. 二.SXY/2S电接点双色带显示液位计测量筒参数见表一| 产品名称 | 测量筒型号 | 额定工况 | 接点数 | 连接管中心距 | 仪表显示范围 |
| UDZ-02-19Q | P=15.68MPAT=450℃ | 19 | 640mm或600mm | ±300 | |
| UDZ-02-17Q | 17 | ±250 | |||
| UDZ-01-19Q | P=4.41MPAT=250℃ | 19 | 640mm或600mm | ±300 | |
| UDZ-01-17Q | 17 | ±250 | |||
| UDZ-01-15Q | 15 | 440±2 | ±200 | ||
| UDZ-01-13Q | 13 | ±150 | |||
| UDZ-01-11Q | 11 | ±100 | |||
| 高压加热器测量筒 | UDZ-02S-17G | P=15.68MPAT=350℃ | 17 | 根据拥户要求 | |
| 除氧器测量筒 | UDZ-01S-17Y | P=4.41MPAT=250℃ | 17 | ||
三.显示仪表型号及面板,开孔尺寸
图(二)
图二为横式双色液位表,开孔为152＊76.图三为竖式双色液位表,开孔为76＊152.深度为250,面板刻度可选择.图四为竖式双色带数显液位表,开孔为76＊152.图五为横式双式带数显液位表,开孔为152＊76.深度为300,面板刻度可选择. 四.SXY/2S电接点双色带显示液位计仪表与系统接线双色带数显液位接线见图七
五、SXY/2S电接点双色带显示液位计系统工作原理本系统液位监控系统由测量筒、电接点和二次仪表组成,其系统工作原理框图如图八所示
由于水和汽的导电性能差异极大,测量筒的作用就是将水位变化通过电接点电阻的变化取得信号.在液态时由于介质电阻小,当电接点间加上一点压时,流过的电流大;反之,未浸入液面下的电接点流过电流小。这两种状态下流过的电流相差很大，可以作为一种信号馈送到二次仪表，经放大处理后，显示及控制输出，从而实现了远距离监控。 六、SXY/2S电接点双色带显示液位计操作使用1.双色液位显示仪在小教验时，将仪表通上电，双色发光管应全部为红色，然后将第20脚(测量筒外壳)逐一与1-19脚(筒体电接点)短接，双色发光管应由红色变为绿色，如不变色，则要检查对应的双色管及该点的元器件有无损坏。系统调教时，道理一样，浸在水中的电极对应的双色发光管(水阻小于100K)应显示绿色，裸露在气体中的电极对应的双色发光管(汽组大于500K)应显示红色。如红色与绿色分离不清，则液位介质电阻不同，需要调整一下仪表内部的水阻调整电位器：如果双色发光管颜色不变，则要检查一下对应的电极有未短路或断路现象，仪表报警功能只要量一下水位到报警点时继电器有无输出即可。2.双色带数显液位指示仪的校验同1一样，数字显示对应双色发光管的实际水位刻度。面板上3个键的操作：1.检测按钮：按下检测按钮时，电接点全部将模拟成浸入液体状态，发光二极管全显绿色，若有不亮或显红色，说明该发光管或对应的电路有故障。如果正常工作时某一发光管在液面内不显示绿色，而按检测键能显示绿色，则说明该发光管对应的电接点或有关的连接有故障。2.排污按钮：按下排污按钮，排污指示灯亮，下限各组报警继电器均被切断，这时，可进行测量筒排污。3.消音按钮：当水位超越报警时，排污指示灯亮，仪表同时发出声光报警，按下此按钮，则无声音，松开此按钮，声音继续发出。 七、SXY/2S电接点双色带显示液位计水位计电极(电接点) 电话： 13965987877 ，0550-761187718055097177 , 0550-7890198
