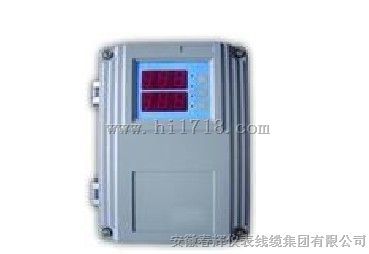

- 产品名称：DM-ZD-WG, DM-ZD-LG 挂壁式振动烈度监测仪
- 产品型号：DM-ZD-WG, DM-ZD-LG 挂壁式振动烈度监测仪
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：420
- 企业类型：制造商
DM-ZD-WG型挂壁式振动监测仪 ,可测量机壳或者结构相对于自由空间的振动－－即振动，特别适用于具有轴承的机器。在这种机器里轴的振动可较多地传到机壳上，监测仪可配接磁电式振动速度传感器，对旋转机械进行连续测量和保护。DM-ZD-WG/LG 型监测保护仪适合现场挂壁式安装使用
| 功能特点： | ||
| 1．坚固耐用的250×190铝合金外壳 | ||
| 2．高DA转换 | ||
| 3．专用电压/电流转换芯片 | ||
| 4．光电隔离的4～20mA电流输出 | ||
| 5．设定参数密码保护 | ||
| 6．光电隔离的485通信电路（可选） | ||
| 技术参数： | ||
| 测量范围 | 振动范围 | 0～500um（振动，峰～峰值)； 0～50.0mm/s（烈度，有效值) |
| 外接电源 | 供电电压 | AC220V±10% / 50Hz，功耗≤8W |
| 输入信号 | 输入信号源 | 接收一个DC-CD系列磁电式振动速度传感器的输出信号 |
| 频率响应 | 14～200 Hz（振动）；10～100 Hz（烈度） | |
| 灵敏度 | 50mV/mm/s ± 5％或 20mV/mm/s ± 5％ | |
| 输入阻抗 | ≥ 50kΩ | |
| 显示方式 | 显示方式 | 三位0.8英寸LED数码管 |
| 显示 | ±1％满量程 | |
| 分辨率 | 1μ m（振动）；0.1 mm/s（烈度） | |
| LED指示 | 报警Ⅰ值、报警Ⅱ值，红色LED | |
| 输出信号： | 电流输出 | 4～20mA 四线制 |
| 输出 | ±1％满量程 | |
| 输出负载 | ≤ 600Ω | |
| 报警设置 | 报警点数 | 二点（Ⅰ值报警、Ⅱ值报警） |
| 设定范围 | 满量程范围内任意设定 | |
| 设定 | ±0.5％满量程 | |
| 报警输出 | 继电器常开接点输出 | |
| 报警延时 | 0.5/1/3秒任选，优先采用1秒 | |
| 继电器 | 密封 | 环氧树脂 |
| 接点容量 | 2A/250VAC 或 1A/28VDC | |
| 接点输出 | 常开触点 | |
| 温度范围 | 运行时 | 0℃～+50℃ |
| 储存时 | -30℃～+60℃ | |
| 环境要求 | 相对湿度 | 小于90％，不冷凝 |
| 其它要求 | 无腐蚀性气体、无强磁场的场合 | |
| 物理指标 | 外形尺寸 | 宽×高×厚 ：190×290×92 mm |
| 安装尺寸 | 底×高 ：170×272 mm | |
订货指南： |
|
|
DM-ZD-WG/LG 型振动/烈度监测保护仪必须配置DC-CD系列磁电式振动速度传感器形成系统。 | ||
订货代号： | DM-ZD-WG -A□ -B□ -C□ -D□ -E□ (振动) | |
| DM-ZD-LG -A□ -B□ -C□ -D□ -E□ (烈度) | |
选型说明： |
|
|
量程范围 A□： | 1 — 0～100μm | 1 — 0～10 mm/s(*) |
| 2 — 0～200μm (*) | 2 — 0～20 mm/s |
| 3 — 0～500μm | 3 — 0～30 mm/s |
|
|
|
传感器 B□： | 1 — DC-CD-6型磁电式振动速度传感器 50mV/mm/s (*) | |
| 2 — DC-CD-6型磁电式振动速度传感器 20mV/mm/s | |
|
|
|
通信 C□： | 1 — 不带485通信 (*) |
|
| 2 — 带485通信 |
|
|
|
|
报警延时 D□： | 1 — 0.5秒 |
|
| 2 — 1秒 (*) |
|
| 3 — 3秒 |
|
|
|
|
TDM输出 E□： | 1 — 不带TDM输出(*) |
|
| 2 — 带TDM输出 |
|
|
|
|
标准配置： | DM-ZD-WG -A2 -B1 -C1 -D2 -E1 （振动） | |
| DM-ZD-LG -A1 -B1 -C1 -D2 -E1 （烈度） | |
|
|
|
备注说明： | 无特殊要求时，厂家按﹡项标准配置生产；如有特殊要求，请在订货时说明。 | |
